JNOPTIC

JNO-FM-BX-SET

필름 단면 관찰 현미경 (특허기술)

FILM CROSS SECTION-OBSERVATION

필름 단면 관찰 전용 현미경으로 찍은 샘플 사진 (동일 샘플)
Cross section failure / focus mismatch without JNO-FM-BX-SET
Cross section failure / focus mismatch
Patent application technology applied with JNO-FM-BX-SET
Patent application technology applied with JNO-FM-BX-SET
Cross section failure / focus mismatch without JNO-FM-BX-SET
Cross section failure / focus mismatch
Patent application technology applied with JNO-FM-BX-SET
Patent application technology applied with JNO-FM-BX-SET

– 필름 단면 관찰 영상 –

일반 현미경에서 필름 관찰시 문제점

  • 필름 단면이 고르지 않다.
  • 필름 단면 전체에 초점을 맞추기가 어렵다.
  • 필름이 가늘어서 관찰면을 고정하기가 어렵다.
포장재 필름의 단면 관찰 (특허 기술 )

필름 단면 관찰 전용 현미경의 특징

  • 선명한 필름 단면 샘플을 획득하기 용이함.
  • 필름 단면 전체 영역이 초점 영역과 정합이 용이함.
  • 샘플을 관찰하기 편하게 고정하여 관찰 가능
  • 샘플의 회전이 용이하여  원하는 각도를 쉽게 맞출 수 있음.
  • 샘플의 교환시 초점이 거의 변하지 않아 작업이 편함.
  • 투과 반사 조명 모두에 상기의 장점을 모두 활용 가능함.

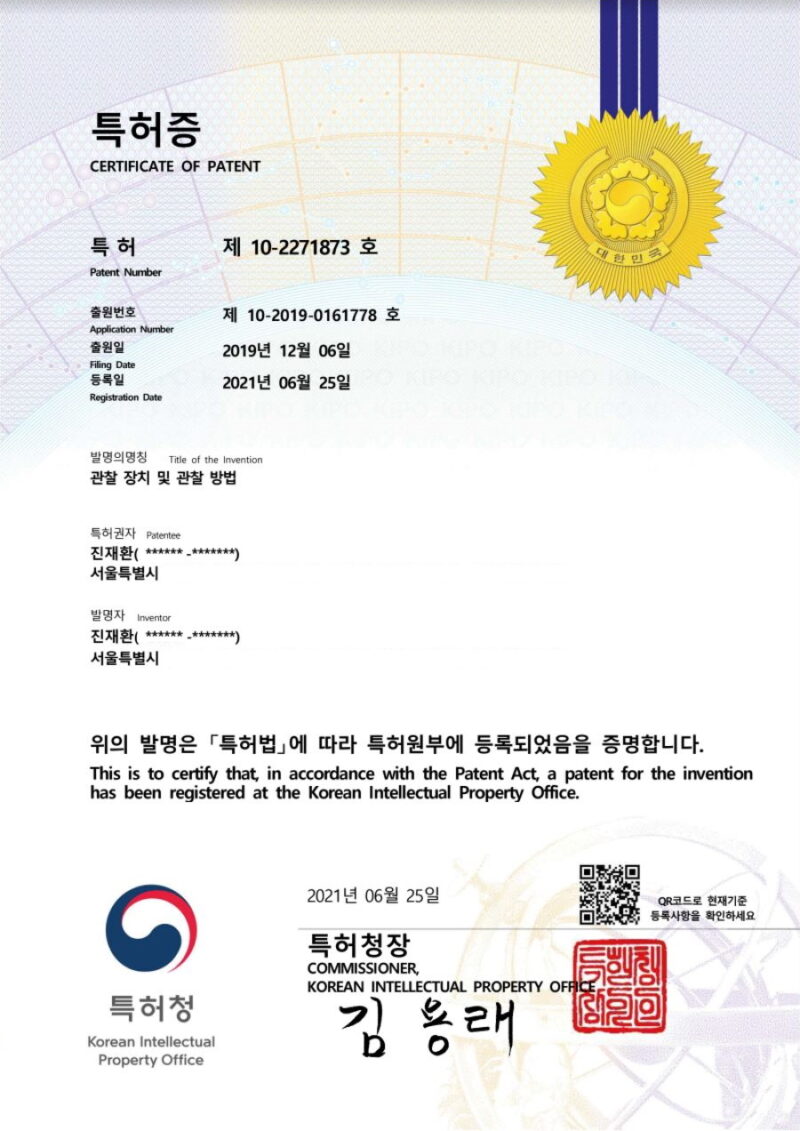

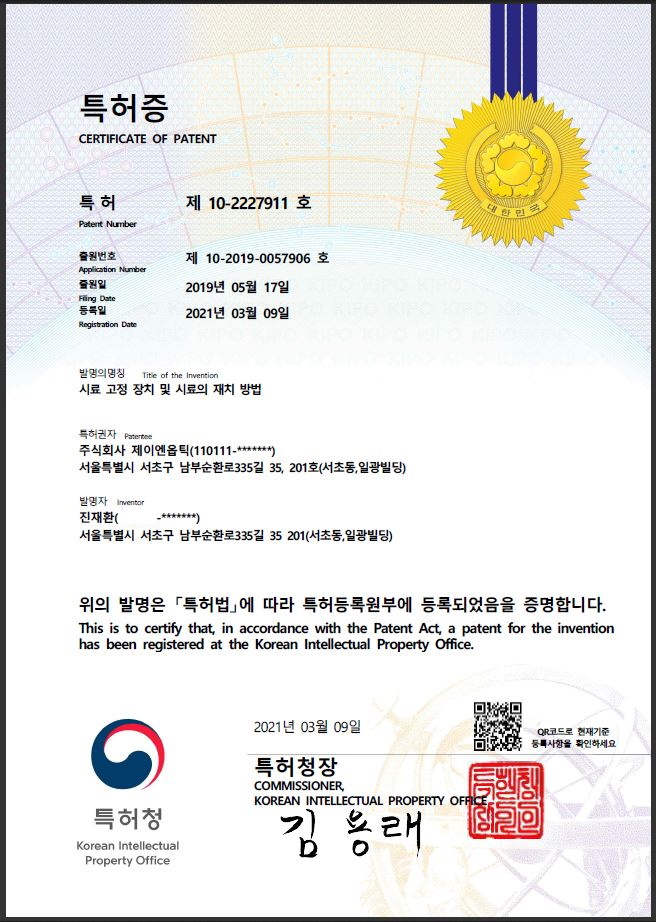

Patent: Matching the focus of the observation plane
필름단면의 초점 정합을 위한 장치 및 방법

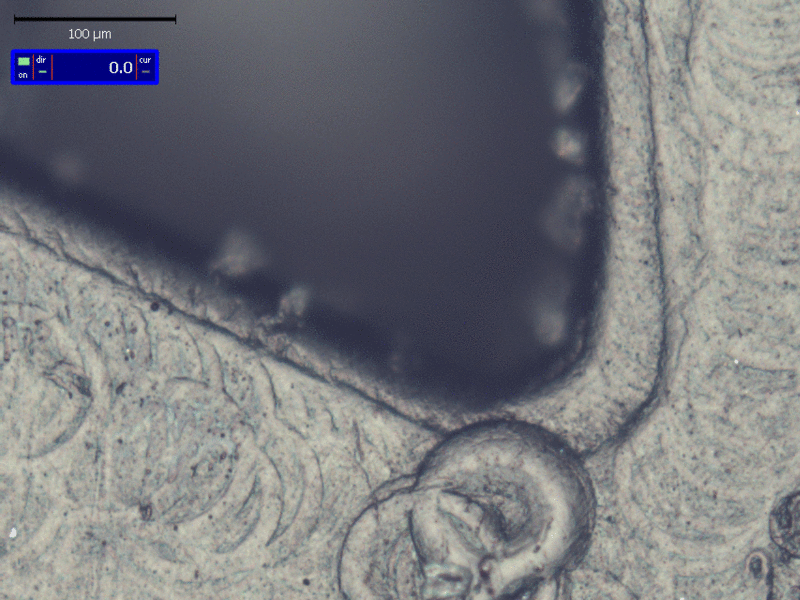

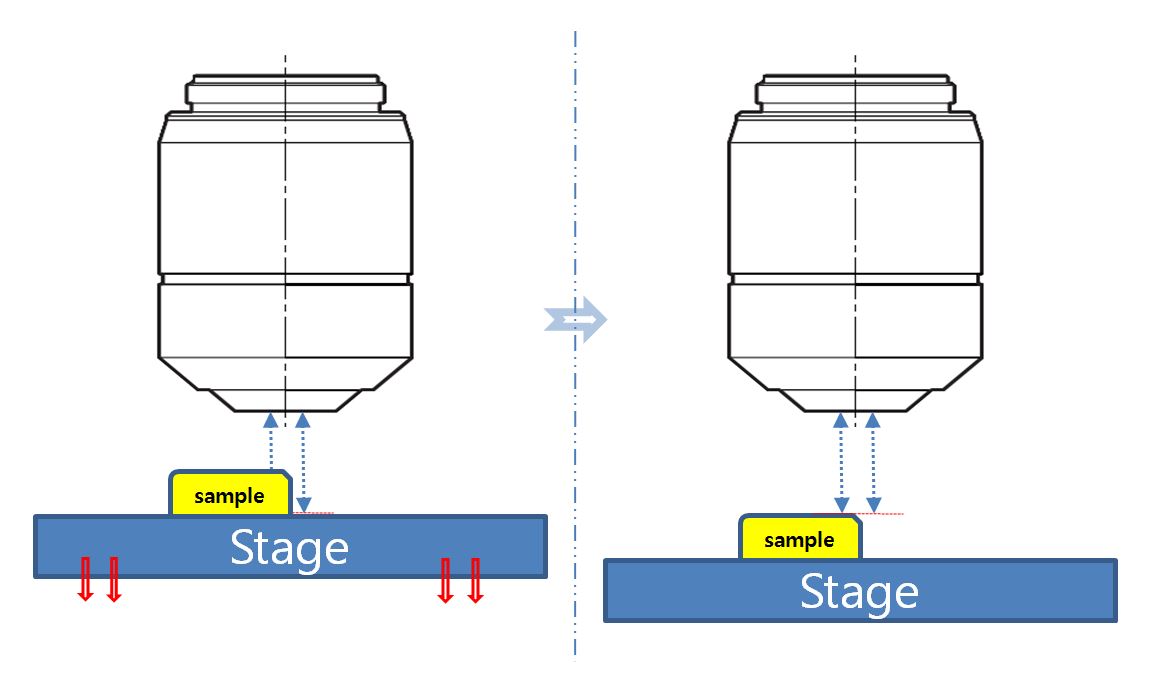

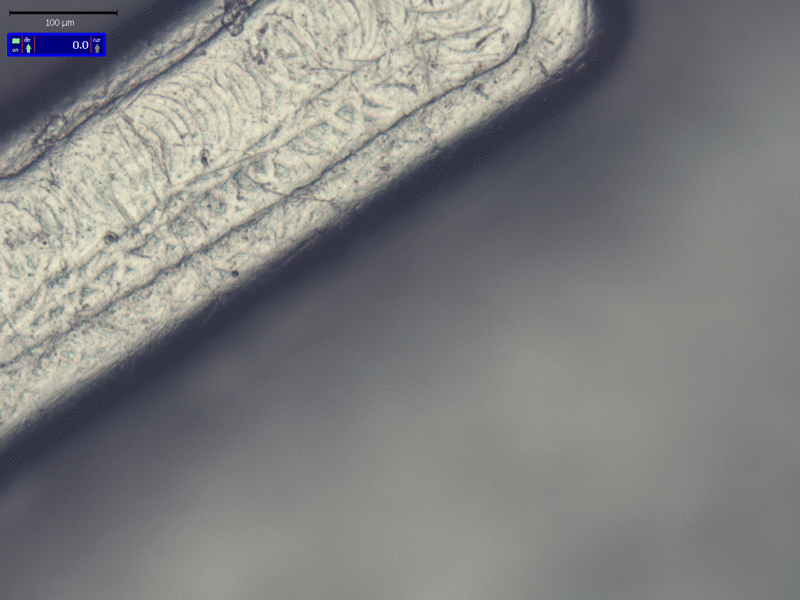

현미경을 이용한 높이 측정 방법
현미경을 이용한 높이 측정 방법

JNOPTIC

JNO-BF&FL

동시 관찰 검경법
– at the same time

Bright Field & Fluorescence Microscopy

명시야 검경법과 형광 검경법의 동시 관찰

본 발명은 현미경 관찰법 중에서 형광 이미징 관찰과 명시야 이미징 관찰을 동시에 수행할 수 있는 관찰 장치 및 관찰 방법을 제공합니다.

JNO-BF&FL 동시관찰
Explanation of patent technology –
Simultaneous observation of fluorescence microscopy and bright field microscopy
발명자: (주) 제이엔옵틱 진재환
Simultaneous observation of fluorescence microscopy and bright field microscopy (동시관찰) 5만원 지폐의 표면의 명시야 관찰 (Image taken with AcquCAM 23GR2)
Simultaneous observation of fluorescence microscopy and bright field microscopy
(동시관찰) 5만원 지폐의 표면의 명시야 관찰 (Image taken with AcquCAM 23GR2)
Simultaneous observation of fluorescence microscopy and bright field microscopy (동시관찰) 5만원 지폐의 형광 관찰 (Image taken with AcquCAM 23GR2)
Simultaneous observation of fluorescence microscopy and bright field microscopy
(동시관찰) 5만원 지폐의 형광 관찰 (Image taken with AcquCAM 23GR2)
Simultaneous observation of fluorescence microscopy and bright field microscopy (동시관찰) 5만원 지폐의 표면의 명시야 관찰 (Image taken with AcquCAM 23GR2)
Simultaneous observation of fluorescence microscopy and bright field microscopy
(동시관찰) 5만원 지폐의 표면의 명시야 관찰 (Image taken with AcquCAM 23GR2)
Simultaneous observation of fluorescence microscopy and bright field microscopy (동시관찰) 5만원 지폐의 표면의 명시야 관찰 (Image taken with AcquCAM 23GR2)
Simultaneous observation of fluorescence microscopy and bright field microscopy
(동시관찰) 5만원 지폐의 표면의 명시야 관찰 (Image taken with AcquCAM 23GR2)

JNOPTIC

Download Center

Download for Microscopy

01_Setup_AcquCAM-3_(2022-08-09)다운로드
05_Setup_AcquCAM 5U3다운로드
27_Setup_AcquCAM ProG3 ＆ ProS3다운로드
29_Setup_AcquCAM 3G다운로드
30_Setup_AcquCAM 5G다운로드
31_Setup_AcquCAM 23GR2&23S2다운로드
31_Setup_AcquCAM 23GR2&23S2다운로드
33_Setup_AcquCAM 23S다운로드
71_JNO-Measure 이미지 분석소프트웨어다운로드
72_(Tdi)Tomoro ScopeEye3.6_배포버젼다운로드
73_Setup_JNO-iXG_for 64bit _(2022-06-02)다운로드
74_JNO-ARM Setup (AquCAM 연동)다운로드
75_Dongle Driver (2021) for JNO-ARM다운로드
83_Setup_AcquCAM II Driver_( 2022-03-07 )다운로드
84_Setup_KON3.1 Driver다운로드

Chroma, Filter, Fluorescence, JNOPTIC

Mycobacterium tuberculosis

결핵 검진을 위한 형광현미경 검경법

Auramine O나 Auramine-rhodamine을 이용한 염색법으로 20x 또는 40x 대물렌즈로 관찰 한다 (접안렌즈 기준 200배 또는 400배). 이러한 형광염색은 Ziehl-Neelsen (ZN) 염색에 비해 민감도가 10% 높아서 관찰량이 많은 사용자에게 권고하는 것이 좋다.

JNO-19008

Ex: 425~475 ㎚, Dm: 485 ㎚, Em: 495 ㎚~
Auramine Longpass

JNOPTIC, Microscope, Physiology

Image Upgrade by JHJIN for Electrophysiology

전기생리학 현미경의 이미지 개선 작업

하단의 이미지는 NIKON의 FN1 현미경의 DIC 세팅을 바르게 맞춘 후의 이미지이다.  상대적으로 OLYMUS의 BX-WI의 Image에 비교하면 미세영역의 분해가 제대로 되지 않은 이미지 임을 알 수 있다.

DIC Image
NIKON FN1 & AcquCAM 23S2



이미지 개선 작업 by J.H.JIN

NIKON 현미경 FN1의 장비를 Modify하여  이미지 개선을 실현하였습니다. 상단의 미세 영역의 이미지 분해가 부족한 부분을 상당부분 개선 됨을 하단의 이미지를 통하여 확인 할 수 있습니다.

1차개선 by J.HJIN

DIC Upgrade Image by J.H.JIN
NIKON FN1 & AcquCAM 23S2 & JNO-GGE

2차개선 by J.H.JIN

DIC Upgrade Image by J.H.JIN
NIKON FN1 & AcquCAM 23S2 & JNO-NIR



본 작업은 서울대학교 의과대학 생리학교실 중 한 연구실에서 오랜기간 OLYMPUS  BX-WI와 비교하여 매우 떨어진 이미지를 구현해 왔던 니콘의 현미경 FN1을 담당 교수님의 의뢰를 받아 광학개조 작업을 진행 한 결과 이미지입니다.  상기 세 이미지를 보면 원래의 장비에서 이미지에 비하여 상당히 개선된 1차 결과물과 2차 결과물의 이미지를 확인 할 수 있습니다.

아울러 OLYMPUS의 구형현미경인  BX50-WI도 상기 니콘의 현미경인 FN1과 같이 기본 구성으로는 획득 되어지는 이미지의 품질을 기대하기 어렵습니다.  이러한 경우에도 이미지 개선 작업을 통하여 양질의 이미지 획득을 유도 가능합니다.

(적용사례 : 성균관 대학교 의대 생리학 교실 OLYMPUS BX50-WI)

Chroma, Filter, Fluorescence, JNOPTIC

JNO-G(L)

JNOPTIC Filter JNO-G(L)

Download Catalog _ JNO-G(L)

– Filter set for TRITC / Cy3 Longpass
– Chroma Filter Model No. : 19004

JNO-G(L) Spectrum

JNO-G(L)
Standard Green Excitaion filter (Long Pass type)
FiltersType
AT540/25xEX
AT565DCBS
AT575lpEM

주요 형광 색소(Fluorochromes)와 스펙트럼 비교

* TRITC VS JNO-G(L)

JNO-G(L)필터를 이용한 Sample Image 촬영

JNO-G(L)를 사용하여 보는 TRITC 형광 이미지
Filter Set : JNO-G(L)
Camera : AcquCAM 23GR2
C-mount adapter : 1x
Lens : UPLAPO40X
Sample : bovine pulmonary artery endothelial cell, BPAEC
JNO-G(L)를 사용하여 보는 TRITC 형광 이미지
Filter Set : JNO-G(L)
Camera : AcquCAM 5G
C-mount adapter : 1x
Lens : UPLAPO40X
Sample : bovine pulmonary artery endothelial cell, BPAEC
JNO-G(L)를 사용하여 보는 TRITC 형광 이미지
Filter Set : JNO-G(L) Camera : AcquCAM 3G C-mount adapter : 1x Lens : UPLAPO40X Sample : bovine pulmonary artery endothelial cell, BPAEC

JNO-G(L)필터에 적합한 형광색소

  • TRITC
  • Cy3
  • R-phycoerythrin

JNO-G(L) Spec

  • Typical Application(s) : Widefield Microscopy
  • Coating : Sputter/Hard Coated
  • Round excitation and emission filters mounted in anodized aluminum rings 2.3mm thick, up to 25mm in diameter (for standard sizes)
  • Rectangular dichroics up to 26x38mm, 1mm thick, to fit standard microscope manufacturer filter cubes (for standard sizes)

*** For filters larger than 25mm and dichroics larger than 26x38mm, please contact us for pricing.

Chroma, Filter, Fluorescence, JNOPTIC

JNO-B(L)

JNOPTIC Filter JNO-B(L)

Download Catalog _ JNO-B(L)

– Filter set for GFP / FITC Longpass
– Chroma Filter Model No. : 19002

JNO-B(L) Spectrum

Blue Excitation, Long Pass Emission
JNO-B(L) Spectrum
FiltersType
AT480/30xEX
 AT505DCBS
AT515lpEM

주요 형광 색소(Fluorochromes)와 스펙트럼 비교

 * FITC VS JNO-B(L)

FITC VS JNO-B(L)

 * GFP VS JNO-B(L)

GFP VS JNO-B(L)
GFP VS JNO-B(L)

JNO-B(L)필터를 이용한 Sample Image 촬영

Sample : bovine pulmonary artery endothelial cell, BPAEC Filter Set : JNO-B(L) Camera : AcquCAM 23GR2 C-mount adapter : 1X Lens : UPLNAPO40X
AcquCAM 3G BX51 UPlanApo40x JNO-B(L) 1X
Sample : bovine pulmonary artery endothelial cell, BPAEC Filter Set : JNO-B(L) Camera : AcquCAM 3G C-mount adapter : 1X Lens : UPLNAPO40X
Fluorescence Image by AcquCAM 5G
Sample : bovine pulmonary artery endothelial cell, BPAEC Filter Set : JNO-B(L) Camera : AcquCAM 5G C-mount adapter : 1X Lens : UPLNAPO40X

JNO-B(L)필터에 적합한 형광색소

  • Acridine Orange + DNA and RNA
  • Auramine-rhodamine
  • JC-1 non-ratiometric

JNO-B(L) Spec

  • Typical Application(s) : Widefield Microscopy
  • Coating : Sputter/Hard Coated
  • Round excitation and emission filters mounted in anodized aluminum rings 2.3mm thick, up to 25mm in diameter (for standard sizes)
  • Rectangular dichroics up to 26x38mm, 1mm thick, to fit standard microscope manufacturer filter cubes (for standard sizes)

*** For filters larger than 25mm and dichroics larger than 26x38mm, please contact us for pricing.

Chroma, Filter, Fluorescence, JNOPTIC

JNO-U(L)

Download Catalog _ JNO-U(L)

– Filter set for UV/DAPI Longpass
– Chroma Filter Model No. : 19000

JNO-U(L) Spectrum

JNO-U(L) Spectrum
FiltersType
AT375/28xEX
AT415DCBS
AT435lpEM

주요 형광 색소(Fluorochromes)와 스펙트럼 비교

* DAPI VS JNO-U(L)

DAPI VS JNO-U(L)

JNO-U(L)필터를 이용한 Sample Image 촬영

DAPI
Sample : bovine pulmonary artery endothelial cell, BPAEC
Lens : UPLNAPO40X, C-mount adapter : 1X
Camera : AcquCAM 23GR2, Filter Set : JNO-U(L)
DAPI
Sample : bovine pulmonary artery endothelial cell, BPAEC
Lens : UPLNAPO40X, C-mount adapter : 1X
Camera : AcquCAM 23S2, Filter Set : JNO-U(L)
DAPI
Sample : bovine pulmonary artery endothelial cell, BPAEC
Lens : UPLNAPO40X, C-mount adapter : 1X
Camera : AcquCAM 3G, Filter Set : JNO-U(L)
DAPI
Sample : bovine pulmonary artery endothelial cell, BPAEC
Lens : UPLNAPO40X, C-mount adapter : 1X
Camera : AcquCAM 5G, Filter Set : JNO-U(L)

JNO-U(L)에 적합한 형광색소

  • Calcofluor White
  • DAPI

JNO-U(L) Spec

  • Typical Application(s) : Widefield Microscopy
  • Coating : Sputter/Hard Coated
  • Round excitation and emission filters mounted in anodized aluminum rings 2.3mm thick, up to 25mm in diameter (for standard sizes)
  • Rectangular dichroics up to 26x38mm, 1mm thick, to fit standard microscope manufacturer filter cubes (for standard sizes)

*** For filters larger than 25mm and dichroics larger than 26x38mm, please contact us for pricing.

Chroma, Filter, Fluorescence, JNOPTIC

JNO-R2(B)

JNOPTIC Filter  JNO-R2(B)

Download Catalog_JNO-R2(B)

– Filter set for Cy5 / AlexaFluor 647 / Draq5
– Chroma Filter Model No. : 39007

JNO-R2(B) Spectrum

JNO-R2(B)
JNO-R2(B)
FiltersType
 AT620/50xEX
AT655DCBS
AT690/50mEM

주요 형광 색소(Fluorochromes)와 스펙트럼 비교

Cy5 VS JNO-R2(B)
Cy5 VS JNO-R2(B)
JNO-R2(B) VS AF647
JNO-R2(B) VS AF647
JNO-R2(B) VS Draq5
JNO-R2(B) VS Draq5

JNO-R2(B)필터에 적합한 형광색소

JNO-R2(B) Spec

  • Typical Application(s) : Widefield Microscopy
  • Coating : Sputter/Hard Coated
  • Round excitation and emission filters mounted in anodized aluminum rings 2.3mm thick, up to 25mm in diameter (for standard sizes)
  • Rectangular dichroics up to 26x38mm, 1mm thick, to fit standard microscope manufacturer filter cubes (for standard sizes)

*** For filters larger than 25mm and dichroics larger than 26x38mm, please contact us for pricing.
