OLYMPUS GX51 도립형 현미경은 고배율에서 높은 안정성과 함께 선명한 고분해능의 이미지를 제공합니다. 다양한 용도의 액세서리뿐만 아니라 디지털 카메라와 소프트웨어 솔루션을 제공합니다.
인체공학적 그리고 효율성
뛰어난 이미지 선명도와 해상도
소프트웨어 솔루션
Accessories
인체공학적 그리고 효율성
쉽고 편리한 동작
GX51은 명시야,암시야,DIC, 간이편광 관찰이 가능한 모델입니다. 인체공학으로 효율성있게 명시야와 암시야의 변경이 쉽고 간편합니다. 많은 수의 샘플을 검사할 때, 전면부에 위치한 컨트롤부를 통해 쉽고 편리하게 사용자가 사용할 수 있습니다.
명시야/암시야 변경 레버
전동기능으로 효율성 증대
분석을 필요로 하는 크고 많은 양의 샘플들을 전동 유닛들을 전동 유닛들을 통하여 시간 및 비용을 절약할 수 있습니다. 간단한 핸드셋을 통해 렌즈의 선택을 빠르고 쉽게 할 수 있습니다. 더 높은 수준의 분석과 속도향상을 위해서 Stream 이미지 분석 전 용 소프트웨어를 사용하시면 자동 스테이지 및 전동필터 등의 추가적인 유닛들을 컨트롤 할 수 있습니다.
뛰어난 이미지 선명도와 해상도
우수한 이미지 성능을 위한 다양한 기능 선택
UIS2 광학계는 명시야, 암시야, 미분간섭, 편광, 형광의 모든 관찰 방법에서 밝고, 선명하며, 고해상도의 이미지를 보여줍니다. 색상 충실도를 위해 특별한 코팅과 웨이브 프론트 수차 컨트롤 기술로 설계되어 UIS2 광학계 이미지는 높은 해상도를 보장합니다.
관찰 이미지 예
사용목적에 따라 다양한 렌즈의 선택
MPLAPON
Plan Apochromat Objective Lens Series
MPLFLN
Semi Apochromat Objective Lens Series (명시야)
MPLFLN-BD
Semi Apochromat Objective Lens Series ( 명시야, 암시야 )
MPLFLN-BDP
Semi Apochromat Objective Lens Series ( 명시야, 암시야, 편광 )
LMPLFLN
Long WD Semi Apochromat Objective Lens Series ( 명시야 )
LMPLFLN-BD
Long WD Semi Apochromat Objective Lens Series ( 명시야, 암시야 )
MPLN
Plan Achromat Objective Lens Series ( 명시야 )
MPLN-BD
Plan Achromat Objective Lens Series ( 명시야, 암시야 )
SLMPLN
Super Long WD Plan Achromat Objective Lens Series
LCPLFLN-LCD
Long WD Semi Apocromatic Objective Lens Series ( LCD전용 )
->> UIS2 대물렌즈에 관한 상세한 설명(click)
소프트웨어 솔루션
손쉬운 작업을 위한 디지털 카메라와 이미지 분석 소프트웨어
고급 OLYMPUS 이미지 분석 소프트웨어는 고해상도 관찰과 빠른 이미지 전송기능을 갖춘 OLYMPUS의 모든 디지털 카메라와 함께 현재의 가장 복잡한 금속공학의 요구 사항을 위해 모든 도구를 제공하여 사용자에게 힘을 실어줍니다. 기본 금속학 및 고급 금속학 어플리케이션의 특정 모듈( 특별 분야별로 12개가 넘는 어플리케이션)과 가장 널리 쓰이는 ASTM 과 ISO 규격과 함께 마우스 클릭 몇 번만으로 자동으로 데이터를 전송하고 보고서를 생성합니다.
Accessories
Intermediate Modules
정면에 카메라를 결합하여 사용할 뿐만 아니라, IX-ATU 혹은 GX-SPU 사이드 포트 의 유닛을 통해 추가적인 카메라 장치를 사용할 수 있습니다.
GX-SPU
투과 조명기
투과 조명기는 현미경 바디의 후면에 장착되어 사용되며, 투명한 샘플이나 파우더의 관찰에 유용합니다.
OLYMPUS SZX7은 7:1 의 줌 비율과 ESD(정전기방지), 발전된 Galilean 광학 시스템을 채택하였으며 경제적인 가격으로 높은 분해능과 다양한 편리성으로 누구나 손쉽게 사용하실 수 있습니다.
우수한 광학 성능
인체공학 그리고 샘플의 안전성
다양한 조명 장치
유니버셜 스탠드와 디지털 영상
우수한 광학 성능
Galilean 광학 시스템
Galilean 광학 시스템( 0.8x – 5.6x 줌 범위)은 향상된 코팅으로 적절한 배율에서 샘플의 종류에 상관없이 최상의 이미지를 제공하기 위해 높은 N.A.와 왜곡을 없앤 다양한 렌즈와 함께 사용되어 집니다.
Galilean 광학 시스템 다이어그램
8개의 호환가능한 렌즈로부터의 뛰어난 성능
DFPL2x/DPFL1.5x/DFPL 0.75x/DFPL 0.5x DFPL 렌즈 시리즈는 뛰어난 색 재현성과 샘플의 모양을 정확하게 구현합니다.
DFPLAPO 1.25x /DFPLAP01x-4 색 수차 및 구면 수차를 제거한 가장 높은 성능의 렌즈. 뛰어난 분해능과 contrast, 이미지 평면도와 최소한의 왜곡.
SZX-ACH1.25x /SZX-ACH1x Long Working Distance와 고분해능을 갖춘 균형잡힌 렌즈
대물 렌즈의 종류
인체공학 그리고 샘플의 안전성
인체공학
SZX2 실체현미경의 고급화된 OLYMPUS Comfort View 접안렌즈는 3D 이미지를 볼 수 있도록 넓은 범위를 한 번에 볼 수 있게하며 장시간 사용시에도 편안함을 가져다 줍니다.
OLYMPUS 는 단순한 인체공학이 아니라, 각각의 현미경이 사용자를 염두해 두고 설계되어 집니다. 따라서, 모든 동작은 사용하기 쉽고 눈이 편안한 접안렌즈, 낮은 위치의 스탠드 등으로 사용하는데 발생할 수 있는 스트레스를 최대한으로 줄였습니다. 그리고 줌 컴트롤 손잡이는 정면에 있어 줌 설정값을 쉽게 확인하고 사용할 수 있습니다. OLYMPUS는 튜브(헤드) 부분의 각도가 5~45로 조절할 수 있어 다양한 사용자들이 만족하며 사용할 수 있습니다.
정전기로부터 장비를 보호하는 ESD
전자제품과 관련된 분야에서 최고로 중요한 것은 정전기를 방지하는 기능입니다. 특수 소재와 페인트는 SZX7이 사용자의 전기에 민감한 샘플을 보호해 줍니다.
다양한 조명 장치

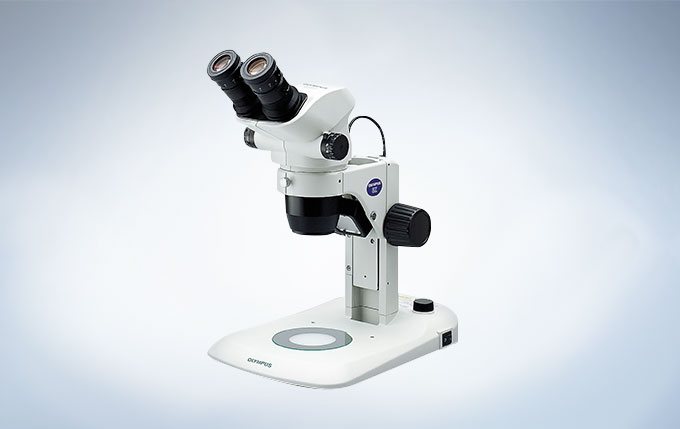

LED 조명 – 반사형과 투과형 스탠드
Ultra-thin 의 친환경 LED 스탠드는 에너지 효율성을 높혔습니다.
LED 조명 스탠드
Off the Bench Illuminator
특별히 제작된 광섬유 광원은 스탠드에 직접 결합되어 작업공간을 차지 하지 않습니다. 단독 혹은 더블 방식의 Interlock과 Ring 방식이 있으며, 이 시스템은 오랜 시간 밝은 조명장치로 사용할 수 있습니다.
Dual Interlock Light Guide Illuminator
Coaxial Reflected Light Illuminator
Casings 같은 구멍(홀)안의 관찰 용도로 적합한 조명장치
Coaxial Reflected Light Illuminator
White LED Illuminator System
최소한의 열 영향과 뛰어난 밝기를 가진, 오래사용 가능한 링 라이트는 균일하게 빛을 비춰줄 때 이상적입니다.
White LED 조명기
* LED 조명기 모델은 지역별로 다를 수 있습니다.
유니버셜 스탠드와 디지털 영상
다양한 유니버셜 스탠드
사용자의 손과 팔에 스트레스와 부담을 줄이면서 베이스 플레이트와 곡선형 울트라 슬림 스탠드에서 쉽게 샘플을 관찰하실 수 있습니다.
OLYMPUS는 더 큰 샘플의 검사 및 조립을 위해서 ESD 기능의 다양한 스탠드가 있습니다. 필요할 경우에는 400mm 과 600mm 높이의 크기를 갖는 큰 사이지의 스탠드도 대응이 가능합니다.
SZ2-STU2 : arm의 길이와 각도를 자유롭게 조절할 수 있습니다. SZ2-STU3 : 스탠드는 책상위에 놓고 조립 및 검사라인에서 사용하실 수 있습니다.
SZ2-ST 와의 조합
SZ2-STU2 구성
SZ2-STU3 구성
Work Comfortably and Productively
Ergonomic Instruments Enable Natural Posture, Reduced Stress, and Increased Productivity
The ergonomic long tilting trinocular provides an optimized work position by bringing the microscope closer to the user while the extendable eyepoint adjuster provides flexibility for users of different heights. The SZX2 series’ ergonomic instruments reduce stress during observation by providing the most comfortable position for each user, increasing work efficiency.
Ergonomic Design Based on 3D CAD Analysis
The microscope body and stand feature precisely curved contours developed through careful 3D computer aided design (CAD) analysis. Key ergonomic features help reduce fatigue during periods of long observation and include an all-round finish that’s smooth to the touch.
Convenient Front-access Operation
The most frequently used knobs and switches are easily accessible to maximize operator comfort and reduce back strain.
Precise Recall of Specific Magnification Settings
Many inspection tasks require the use of the same zoom magnification setting to ensure consistent and comparable results. The integrated click-stop mechanism provides quick and easy access to this important function. The zoom knob stopper enables the user to accurately choose their desired magnification, and the setting in use is clearly displayed on the front control panel.
Eyepieces Reduces Fatigue and Exclude Dust
This Eyepieces feature a pupillary aberration control mechanism whereby the image remains visible even if the operator’s eyes move. This lessens operator fatigue during long observations. The unique eyepiece mounting design excludes dust particles and keeps the eyepiece firmly in place ensuring clear images and an ergonomic eyepiece position.
Electrostatic Discharge (ESD) Safe Design
All microscope bodies and accessories are ESD-safe and can discharge static electricity from 1000 V down to 100 V in less than 0.2 seconds, protecting the equipment and preventing sample damage.
*1 total magnification range possible by combining an objective lens and eyepiece *2 in the case of using eyepiece 10x *3 SZX2-LTTR: intermediate magnification is 1.25X
OLYMPUS SZX10은 Working Distance와 Field Size가 중요할 때 선택하시는 모델입니다. 렌즈의 디자인에 따라 왜곡현상없이 제품 혹은 샘플의 고유 색감을 그대로 관찰하실 수 있습니다.
안정성 및 반복성
인체공학적이고 빠른 사용
지능적인 디지털 영상
안정성 및 반복성
빠른 검사가 가능한 조절 손잡이
Zoom knob with click-stop
0.63배 에서 6.3배에 이르는 넓은 범위의 배율은 듀얼 렌즈 홀더를 통해 더 높은 배율도 볼 수 있으며, 별도의 렌즈 교체 없이 다양한 배율에서의 관찰이 가능합니다. 축을 이루는 빛 경로 설정의 장점은 카메라로 찍은 측정값이 현미경에서 샘플의 방향에 상관없이 모든 방향으로 안정적이고 정확하며 많은 영상 및 측정 작업들은 같은 배율에서 일관성있고 비교할 수 있는 정확한 결과값을 보장합니다. 11개의 click-stop 지점들은 중요한 기능들을 빠르고 쉽게 사용할 수 있도록 합니다.
8개의 호환가능한 렌즈로부터의 뛰어난 성능
Lineup of Objective Lenses
DFPL2x/DPFL1.5x /DFPL 0.75x /DFPL 0.5x : DFPL 렌즈 시리즈는 뛰어난 색 재현성과 샘플의 모양을 정확하게 구현합니다.
DFPLAPO 1.25x /DFPLAP01x4 : 색 수차 및 구면 수차를 제거한 가장 높은 성능의 렌즈로 뛰어난 분해능과 contrast, 이미지 평면도와 최소한의 왜곡 등의 특징을 가집니다.
SZX-ACH1.25x /SZX-ACH1x : Long Working Distance와 고분해능을 갖춘 균형잡힌 렌즈입니다.
인체공학적이고 빠른 사용
인체공학적으로 편안한 사용 환경
OLYMPUS는 인체공학적인 디자인이 사용자들에게 가장 중요한 요소라고 믿습니다. 따라서, 모든 동작은 사용하기 쉽고 눈이 편안한 접안렌즈, 낮은 위치의 스탠드 등으로 사용하는데 발생할 수 있는 스트레스를 최대한으로 줄였습니다. SZX2 실체현미경의 고급화된 OLYMPUS Comfort View 접안렌즈는 3D 이미지를 볼 수 있도록 넓은 범위를 한 번에 볼 수 있게하며 장시간 사용시에도 편안함을 가져다 줍니다. 또한 눈의 피로를 줄이며 실체 이미지를 더 쉽게 볼 수 있게 합니다. OLYMPUS는 튜브(헤드) 부분의 각도가 5~45로 조절할 수 있어 다양한 사용자들이 만족하며 사용할 수 있습니다.
자동기능
SZX10 전동 초점 장치는 화장 초점 영상(EFI)와 완벽하게 자동화된 디지털 문서를 만들 수 있습니다. 이러한 기능은 3D 이미지를 만들 수 있으며, 문서상의 이미지와 실제 눈으로 본 이미지의 격차를 줄여줍니다. 자동 검사를 용이하게하기 위해 OLYMPUS STREAM 이미징 소프트웨어 제품군은 간단한 2D 측정부터 복잡한 위상 분석에까지 다양한 환경에 사용하기 쉬운 모든 도구들을 제공합니다.
다양한 종류의 스탠드와 조명 장치
Low-profile LED Illumination Base
OLYMPUS SZX2는 OLYMPUS LED 기반의 특별한 시스템을 갖추고 있어 투과 조명의 미세한 조정으로 밝기와 영상을 컨트롤 하실 수 있습니다. 울트라 슬림의 40mm Base와 함께 SZX2는 가장 인체공학적인 높이의 스테이지를 지원합니다. 게다가 명시야, 암시야, Oblique 조명의 선택을 회전식 스위치를 통해 쉽게 할 수 있습니다. 긴 수명의 LED는 샘플이나 스테이지에 열을 전달하지 않으며 Material 실체현미경으로써의 유연성을 강화하였습니다.
다양한 종류의 반사형 조명 장치
링 라이트 방식의 조명이나 동축 조명등의 다양한 반사형 조명유닛들의 사용이 가능합니다. 사용자의 어플리케이션에 맞는 최적의 조명 시스템을 선택하실 수 있습니다.
지능적인 디지털 영상
디지털 영상
SZX16과 함께 당신은 샘플의 실시간 디지털 영상을 보여주거나 문서를 제작하고 싶어질 것입니다. OLYMPUS 쿨링 방식의 DP를 같이 사용하여 매우 유용한 이미징 스테이션을 구착할 수 있습니다. 이 것은 빠른 속도의 라이비 영상 관찰 뿐만 아니라 고해상도(1730)만화소까지)의 문서 제작도 가능합니다. 발전된 인터페이스는 샘플이 움직이는 동안에도 색재현성이 뛰어나고 색변화가 자유롭습니다.
OLYMPUS의 정교한 현미경 디지털 카메라 및 이미지 분석 소프트웨어 패키지는 관찰, 리포트 생성, 데이터베이스, 보관 및 SZX16 전동 줌 초점 제어를 포함한 다수를 작업을 지원합니다. OLYMPUS가 디지털 카메라 및 분석 / 측정 소프트웨어의 전체 라인을 제공하며, 고객님의 OLYMPUS 담당자는 사용자의 요구 사항에 맞춰 충족시켜드릴 수 있도록 도와 드릴 것입니다.
Work Comfortably and Productively
Natural Posture, Reduced Stress, and Increased Productivity
The ergonomic long tilting trinocular provides an optimized work position by bringing the microscope closer to the user while the extendable eyepoint adjuster provides flexibility for users of different heights. The SZX series’ ergonomic instruments reduce stress during observation by providing the most comfortable position for each user, increasing work efficiency.
Convergence Angle in Tube Relieves Eyestrain
Olympus research established a correlation between stereo microscope optical systems and eyestrain. Certain convergence angles between the left and right optical paths can cause discomfort. The SZX2 series is designed with a convergence angle that completely compensates for each optical path. This solution effectively eliminates eyestrain, even during prolonged observation.
Ergonomic Zoom and Focus Knobs for Fatigue-free Use
The position of the zoom knob, size and position of the coarse/fine focusing knob, and the fine focus stroke are designed for easy operation. The enhanced fine focus stroke results in easy and precise focusing.
Slim Design Illumination Stand for Easy Access to Samples
Illumination stands are designed to be easy to use and fatigue-free. The slim LED transmitted light illumination stand, at approximately 40 mm in height, features easily adjustable fingertip illumination control and provides easy access to samples.
Specification
Research Stereomicroscope System SZX10 Specifications
Focusing Unit/Coarse Fine Focusing Unit/Heavy-duty Coarse Fine Focusing Unit/Motorized Focusing Unit
Objective Lens
Magnification
Type
N.A.
W.D. (mm)
Total Magnification *2 *3
Field Diameter of View (mm)*2 *3
0.5x
Plan Achromat
0.05
171
3.2x-31.5x
Ø69.8-Ø7
0.75x
Plan Achromat
0.075
116
4.7x-47.3x
Ø46.6-Ø4.7
1x
Plan Apochromat
0.1
81
6.3x-63x
Ø34.9-Ø3.5
Achromat
0.1
90
6.3x-63x
Ø34.9-Ø3.5
1.25x
Plan Apochromat
0.125
60
7.9x-78.9x
Ø27.9-Ø2.8
Achromat
0.125
68
7.9x-78.9x
Ø27.9-Ø2.8
1.5x
Plan Achromat
0.15
45.5
9.5x-94.5x
Ø23.3-Ø2.3
2x
Plan Achromat
0.2
33.5
12.6x-126x
Ø17.5-Ø1.7
Dimensions (W x D x H)
285 mm x 335 mm x 400 mm
Weight
7 kg (in Standard Configularion)
Remark
*1 total magnification range possible by combining an objective lens and eyepiece *2 in the case of using eyepiece 10x *3 SZX2-LTTR: intermediate magnification is 1.25X, SZX2-ILLC16/10: intermediate magnification is 1.5X
OLYMPUS SZX16은 900 line pair/mm 의 높은 분해능을 가지고 있어 고사양의 성능을 필요로 하는 어플리케이션에 사용될 수 있도록 제작되었습니다. 0.7x – 11.5x 에 이르는 줌 배율과 듀얼터렛을 사용하여 2개의 대물렌즈를 사용하실 수 있습니다.
광학의 우수성
인체공학적이고 빠른 사용
지능적인 디지털 영상
광학의 우수성
넓은 줌 범위
0.7배에서 11.5배에 이르는 넓은 줌 범위를 갖고 있어 추가적인 대물렌즈의 변경없이 넓은 시야에서 부터 자세한 부분까지 관찰이 가능합니다.
다양한 종류의 대물렌즈
Lineup of Objective Lenses
SDF 시리즈의 대물렌즈와 함께 비점수차를 제거하여 높은 분해능과 contrast를 가진 이미지를 관찰 할 수 있습니다. 샘플의 요구사항에 맞게 6가지 종류의 렌즈를 통해 가장 적합한 대물렌즈를 선택하여 사용할 수 있습니다. parfocal 렌즈의 가장 넓은 범위 (0.5x, 1.0x, 1.6x, 2.0x )와 함께 큰 줌 비율은 SZX16가 macro-view부터 micro-view까지 관찰할 수 있게 합니다. 놀라운 분해능과 배율의 선택은 작업을 더 효율적으로 하고 샘플로부터 더 정확한 정보를 얻을 수 있습니다.
인체공학적이고 빠른 사용
자동기능
SZX16 전동 초점 장치는 화장 초점 영상(EFI)와 완벽하게 자동화된 디지털 문서를 만들 수 있습니다. 이러한 기능은 3D 이미지를 만들 수 있으며, 문서상의 이미지와 실제 눈으로 본 이미지의 격차를 줄여줍니다. 자동 검사를 용이하게하기 위해 OLYMPUS STREAM 이미징 소프트웨어 제품군은 간단한 2D 측정부터 복잡한 위상 분석에까지 다양한 환경에 사용하기 쉬운 모든 도구들을 제공합니다.
인체공학
OLYMPUS는 인체공학적인 디자인이 사용자들에게 가장 중요한 요소라고 믿습니다. 따라서, 모든 동작은 사용하기 쉽고 눈이 편안한 접안렌즈, 낮은 위치의 스탠드 등으로 사용하는데 발생할 수 있는 스트레스를 최대한으로 줄였습니다. SZX2 실체현미경의 고급화된 OLYMPUS Comfort View 접안렌즈는 3D 이미지를 볼 수 있도록 넓은 범위를 한 번에 볼 수 있게하며 장시간 사용시에도 편안함을 가져다 줍니다. 또한 눈의 피로를 줄이며 실체 이미지를 더 쉽게 볼 수 있게 합니다. OLYMPUS는 튜브(헤드) 부분의 각도가 5~45로 조절할 수 있어 다양한 사용자들이 만족하며 사용할 수 있습니다.
Viewing tube (head) of adjustable angle
Adjustable observation tube(head)
다양한 종류의 스탠드와 조명 장치
OLYMPUS SZX2는 OLYMPUS LED 기반의 특별한 시스템을 갖추고 있어 투과 조명의 미세한 조정으로 밝기와 영상을 컨트롤 하실 수 있습니다.울트라 슬림의 40mm Base와 함께 SZX2는 가장 인체공학적인 높이의 스테이지를 지원합니다. 게다가 명시야,암시야, Oblique 조명의 선택을 회전식 스위치를 통해 쉽게 할 수 있습니다. 긴 수명의 LED는 샘플이나 스테이지에 열을 전달하지 않으며 Material 실체현미경으로써의유연성을 강화하였습니다.
Low-profile LED Illumination Base
다양한 종류의 반사형 조명 장치
링 라이트 방식의 조명이나 동축 조명등의 다양한 반사형 조명유닛들의 사용이 가능합니다. 사용자의 어플리케이션에 맞는 최적의 조명 시스템을 선택하실 수 있습니다.
Work Comfortably and Productively
Natural Posture, Reduced Stress, and Increased Productivity
The ergonomic long tilting trinocular provides an optimized work position by bringing the microscope closer to the user while the extendable eyepoint adjuster provides flexibility for users of different heights. The SZX series’ ergonomic instruments reduce stress during observation by providing the most comfortable position for each user, increasing work efficiency.
Convergence Angle in Tube Relieves Eyestrain
Olympus research established a correlation between stereo microscope optical systems and eyestrain. Certain convergence angles between the left and right optical paths can cause discomfort. The SZX2 series is designed with a convergence angle that completely compensates for each optical path. This solution effectively eliminates eyestrain, even during prolonged observation.
Ergonomic Zoom and Focus Knobs for Fatigue-free Use
The position of the zoom knob, size and position of the coarse/fine focusing knob, and the fine focus stroke are designed for easy operation. The enhanced fine focus stroke results in easy and precise focusing.
Slim Design Illumination Stand for Easy Access to Samples
Illumination stands are designed to be easy to use and fatigue-free. The slim LED transmitted light illumination stand, at approximately 40 mm in height, features easily adjustable fingertip illumination control and provides easy access to samples.
