Image Analysis, Olysia

analySIS TS Lite

2017년 6월 12일 J.H.JIN

analySIS TS Lite

analySIS TS Lite는 단순한 작업을 위한 최적의 분석환경을 제공합니다.
완벽한 현미경의 제어 및 직관적인 분석환경은 여러분이 원하는 최적의 분석데이터를 생성할 수 있도록 도와줍니다.

■ 사용자 중심의 UI (User Interface)

analySIS TS 는 뷰포트 및 이미지관리자를 이용하여 영상들을 효율적으로 관리 및 운용할 수 있게 합니다.
사용자 정의의 툴바 및 메뉴 또한 작업의 효율성을 한층 더 향상시켜 드릴 것입니다.

■ 다양한 영상입력

analySIS 는 다양한 입력 장치 및 디지털 카메라를 지원합니다.
TS 시리즈만의 논리 장치 기능으로 하나의 영상장치를 칼라, 흑백 과 같이 여러 개의 논리적인 채널로 분류 하여 관리할 수도 있습니다.

■ 자동 척도 설정 (Auto Calibration)

analySIS 는 Install 시에 현미경의 배율 및 카메라 모델명 만으로도 각 배율에 대한 척도를 자동으로 설정 할 수
있습니다.
OLYMPUS 현미경의 정확한 배율 재현으로 더 이상의 불편한 척도 설정을 하실 필요가 없습니다.

■ New Measurement

TS 시리즈는 사용자가 가장 필요로 하고 원하는 핵심적인 측정 항목을 모두 지원합니다.
개체의 수를 count하는 기능으로 부터 두 점간의 거리 및 각도 측정, 면적 측정 (원, 타원, 사각형, 임의 영역)등을 지원합니다.
특히 Magic Wand를 통한 객체 검출은 측정 영역의 지정을 더 쉽고 빠르게 하고 측정의 신뢰도 역시 높여 줍니다.
80 여 개의 측정 항목은 원하는 항목만을 데이터화 할 수 있으며 간단한 마우스 클릭으로 여러 가지 형태의 보고서를 작성하여 Excel로의 전송을 가능케 합니다.

■ Live Measurement

카메라의 실시간 영상에 대해서도 New Measurement 기능을 동일하게 사용할 수 있습니다.. 또한 측정된 데이터는 이미지 획득 후에 정량화가 가능합니다.

■ 무한초점심도 (Extended Focal Imaging) 및 3차원 형상생성

TS 시리즈는 고배율 에서의 제한된 초점심도를 극복할 수 있습니다.
타 소프트웨어와는 차별화된 실시간 초점보정기능 및 Real 3D Data를 통한 3차원 객체분석도 가능합니다.
또한 실체현미경 상의 초점 보정기능 역시 지원합니다.

■ 영상 확장기능 (Multiple Image Alignment)

현미경의 고배율 에서의 제한된 관찰영역을 극복하기 위하여 다중영상 정열 기능을 지원합니다.
TS시리즈는 Motor Stage가 없어도 Live Overlay를 통한 이웃영상 획득기능을 제공하여 영상획득에 대한 불편함을 해소 합니다.
동시에 Background 보정기능을 통하여 믿을 수 없는 완벽한 고해상도 이미지를 획득하실 수 있습니다.

■ 음영보정 기능

현미경상에서 작업시에 중앙과 외곽 부분의 밝기의 차이가 발생하게 되어 분석에 영향을 미치게 됩니다. 음영 보정 기능은 이러한 밝기 차이를 보정해 줍니다.

■ 의사 색변환 (PseudoColor)

그레이 영상을 다양한 Lut (look up table)를 이용하여 의사 색변환을 하여 경계 영역 관찰등을 용이하게 합니다.

■ Data Base

모든 분석 영상 및 문서데이터들을 통합하여 기록할 수 있으며 사용자 정의의 입력 항목을 지정할 수 있습니다
벡업을 위한 볼륨 분리(volume Split)기능 및 패스워드 및 사용자 계정관리가 가능한 최상의 데이터 베이스 시스템을 제공합니다.

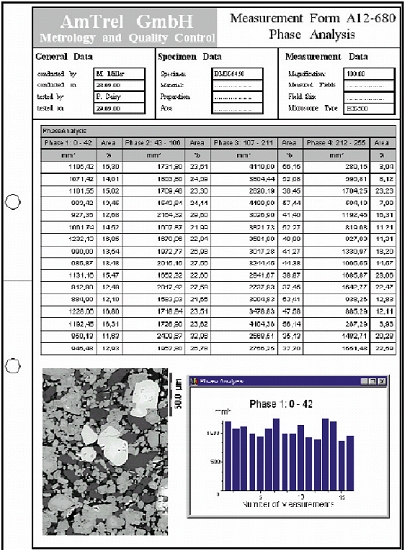

■ 보고서 생성

보고서 생성 기능을 이용하여 쉽고 빠르게 보고서를 작성할 수 있습니다. 사용자의 임의대로 자유로운 작성이 가능하며 일반적으로 많이 쓰이는 보고서 양식 템플릿도 제공합니다.

■ Movie Creator

영상 입력 채널로부터 타입캡쳐 기능을 통한 다중이미지나 연속된 영상 이미지들을 Movie File로 변경할 수 있습니다. 동영상 파일로부터 이미지파일로 변경하는 반대의 경우 역시 가능합니다.

■ Macro & Customize

TS시리즈는 사용자가 행할 수 있는 모든 분석작업을 기록하여 Macro화 할 수 있으며, 원하는 형태의 인터페이스로 재구성이 가능합니다. 이러한 기능을 통한 사용자 별, 작업 별 인터페이스는 업무의 효율을 높여줍니다.

■ 상분석

상분률 기능을 통하여 다중상 이미지의 분율을 쉽게 구할 수 있습니다.
Phase color cording 과 view port 기능 동기화를 통하여 Phase 영상분석이 가능합니다.

■ Color Split & Merge 기능

Color 이미지를 Red, Green, Blue 혹은 Hue, Saturation, Intensity 값으로 추출 가능합니다. 또한, 추출된 각 색상을 하나의 이미지로 힙성도 가능합니다.

Image Analysis, OLYMPUS

analySIS TS

2017년 6월 12일 J.H.JIN

Special Package “analySIS TS”

“analySIS” 영상 분석 소프트웨어 제품은 세계적으로 유명한 독일의 영상분석 전문업체인 OLYMPUS Soft Imaging Solutions (OSIS) 사에서 제작한 최첨단 영상분석 프로그램 입니다.

OLYMPUS Soft Imaging Soluitons사는 1987년 설립된 후 2006년 4월 OLYMPUS의 일원이 되어 광학 현미경 및 전자 현미경용 분석 소프트웨어 및 디지털 카메라 제품을 포함한 영상분석의 모든 솔루션 제공하고 있으며 유럽을 중심으로 다양한 분야에 사용되어 전세계의 많은 영상 분석 전문가와 연구진에게 사랑과 신뢰를 받고 있습니다.

analySIS 제품의 경우 고 품질 고 성능의 영상 분석 소프트웨어임에도 비싼 가격으로 인하여 일부의 유저들만이 anlaySIS 제품의 우수성을 접할 수 밖에 없었던 것이 그 동안의 현실이었습니다.

이러한 이유로 기존의 analySIS 제품과 완벽하게 동일한 기능을 갖추면서 한국 시장의 특수성에 대응할 수 있도록 analySIS TS 시리즈를 새롭게 선보이게 되었습니다

금속, 반도체, 전기, 전자, 자동차 같은 정밀한 측정을 필요로 하는 분야에 대해서 analySIS TS는 최상의 솔루션이 될 것입니다.

analySIS TS 시리즈는 다음과 같은 제품으로 분류됩니다.

1. analySIS TS Lite

analySIS TS의 Entry 급 영상 분석 소프트웨어 입니다.

강력한 측정 툴과 DataBase 관리 및 무한 초점 보정 (EFI) 및 이미지 타일링 기능 (MIA), 상분율 (Phase analysis) 등의 강력한 기능을 제공합니다.

2. analySIS TS Auto

analySIS TS의 중급 제품으로서 analySIS TS Lite 의 모든 기능에 강력한 자동 입자 분석 기능인 Detection 모듈 이 추가 되었습니다.
analySIS 의 강력한 입자 분석 기능은 80~100여 가지의 측정 항목에 대한 어떠한 분류도 가능케 하여 원하는 데이터를 효과적이면서도 강력하게 분석할 수 있게 합니다.

3. analySIS TS Material

analySIS TS의 최상급 제품으로서 analySIS TS Auto의 모든 기능에 금속 조직 분석을 위한 그레인 분석 (Grain size analySIS), 구상화 주철 분석 (cast Iron), Thickness 분석 (Layer Thickness Measurement) 및 Dendrite arm spacing 분석 (DAS) 이 가능한 최상의 금속 조직용 분석 소프트웨어 입니다.

OLYMPUS Soft Imaging System 사가 한국 사용자들을 위하여 선보이는 “analySIS TS” 시리즈는 지금껏 경험 해 보지 못한 새로운 영상 분석에 대한 표준을 제시하여 줄 것 입니다.

Image Analysis, JNOPTIC

JNO-ARM

2016년 5월 11일 J.H.JIN

Advance Realtime Monitor. Easy-to-Use, Image Enhancement, etc

1. Information

ARM is image analysis software for JNOPTIC AcquCAM cameras. This S/W is interchangeable with all WDM cameras regardless of camera brand and model and even more the most strength point is simple and easy use of length, area, angle, etc.

2. Simple measurement tools

Measurement Tools: Count, Distance, Angle, Area, etc.
Guide Lines: Cross Line, Rectangular Lattice, Circular Grid
Scale Panel on Live/Image Screen
Available measurement on LIVE image and saved image mode

3-1. Specialization for observation of fluorescence images

Improvement Function about Fluorescence Microscopy Image. (Used function: Auto Level, Low level, Pseudo Color, Merge Image)

Bottom on the left is merged image without improvement of image. And the bottom on the right is merged image after improvement of image. These images are shot by JNOPTIC AcquCAM Pro/G3 camera

3-2-1 Effect of high-contrast image with simple operation (Monochrome)

Improvement Function about Microscopy Image Monochrome. (Used function: Auto Level)Effective improvement of image with simple operation. This image is shot by JNOPTIC Pro/S3 camera

3-2-2 Effect of high-contrast image with simple operation (Color)

Improvement Function about Microscopy Image. (Used function: Auto Level)Effective improvement of image with simple operation. These images are shot by JNOPTIC AcquCAM Pro/G3 camera

3-3-1 Live Pseudo Color (for color camera)

When you get fluorescence images using color camera, if the unwanted channel was shown because of cross talk, you could remove this channel to take advantage of function of Live Pseudo.

Improvement Function about Fluorescence Microscopy Live Camera Image. (Used function: Live Pseudo Color)

The extraction of wanted color information from color image (Remove BR on RGB source) These images are shot by JNOPTIC AcquCAM Pro/G3 camera

3-3-2 Live Pseudo Color (for Monochrome camera)

When you get fluorescence images using monochrome camera, you can raise efficiency of acquisition for fluorescence images to add similar false color to the color to be shown on the eyepiece in real time.

Improvement Function about Fluorescence Microscopy Live Monochrome Camera Image. (Used function: Live Pseudo Color)

Improvement of usage environment for monochrome camera to add false color on the image. These images are shot by JNOPTIC AcquCAM Pro/S3 camera

4. JNO-MHU(Option Unit)

Available measuring height with additional unit, JNO-MHU

※ JNO-MHU is sold separately as optional unit.

Left: Focus on top of sample (Z-axis reset), Right: Focus on bottom of sample (Z-axis height measurement)

< Measuring condition : over 20x objective, temp 20°C >

Responding Model	Measurement value unit	Measurable height	Error of measuring 1000㎛	Recommended measuring height
CX 41	0.2 ㎛	-9.9 ~ 29.9㎜	Below ±20㎛	Below ± 2000㎛
CKX 41	0.2 ㎛	-9.9 ~ 29.9㎜	Below ±20㎛	Below ± 2000㎛
BX – FM	0.2 ㎛	-9.9 ~ 29.9㎜	Below ±20㎛	Below ± 2000㎛
BX 51/53	0.1 ㎛	-9.9 ~ 29.9㎜	Below ±10㎛	Below ± 1000㎛
MX 51	0.1 ㎛	-9.9 ~ 29.9㎜	Below ±10㎛	Below ± 1000㎛
MX 61L/61	0.1 ㎛	-9.9 ~ 29.9㎜	Below ±10㎛	Below ± 1000㎛

5. Reporting to Excel

Image Analysis

OpTIC Eye (Material)

2016년 4월 22일 J.H.JIN

JNOPTIC Image Analysis Software OpTIC Eye Series

Catalog_OpTIC Eye

OpTIC Eye (Material)

기본측정+오토카운팅(입도분석용)+금속조직분석용
– 형상측정(상분율측정)
: 두가지 이상의 색상을 추출하여 면적율 계산

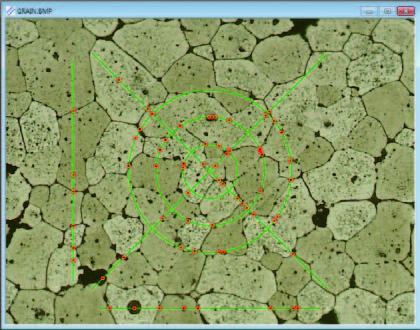

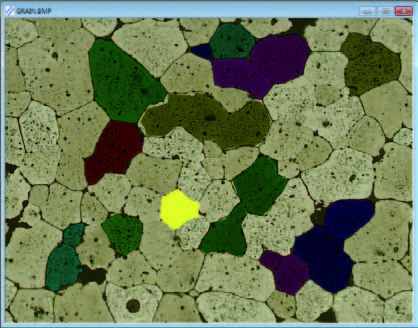

– 그레인사이즈(Grain Size Analysis)
: ASTM E 1382에 의한 금속표면의 결정립도 산출
: 교차점 / 면적 / 수동면적 추출방식
– 구상화율 분석(Nodular-graphite analysis)
: ASTM, ISO, JIS 규격에 따라 분석이 가능
– 비금속 개재물(Non-Metallic Inclusion)
: 산화물, 규산물, 황화물, 내화물, 광재등 추출

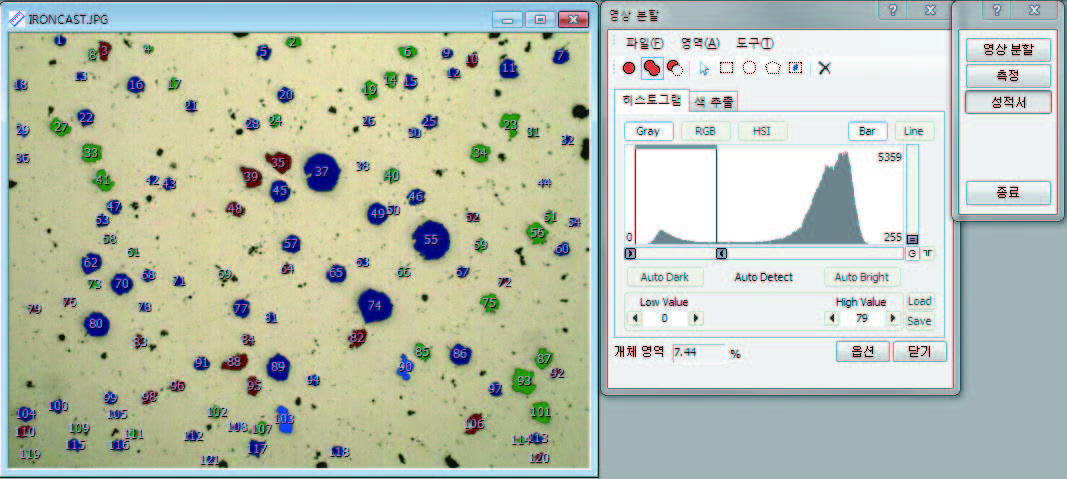

영상분석에 의한 구상화율 측정 (nodular-graphite analysis)

주철분석 소프트웨어 모듈로 ASTM, JIS, KS 규격에 따라 구상흑연주철의 구상흑연에 대하여 현미경영상분석을 통해 구상화율을 측정하고 결과를 표시합니다.
