TDI Plus에 Material 분석 기능을 추가하여 Grain Size, Phase, Microhardness, Nodular Cast Iron의 Graphite, Thickness 분석이 가능한 고급 이미지 분석 프로그램입니다.
Grain Size 분석
▪ ASTM E112 지원
▪ Intercepts, Planimetric* method
▪ Test Line 개수 지정
▪ 다양한 Intercept 패턴 지원
(Horizontal, Vertical, Circle, Diagonals, Left Slant, Right Slant)
▪ 통계자료 (ASTM E112)
▪ Number of intercepts, Mean interrcept length, Total line Length
▪ 테스트 라인의 개수 및 수직, 수평, 원형, 사선 등 테스트 라인 형태 지정 가능
▪ Planimetric 방식의 Grain size 분석*
▪ Inner, Border Grain Size 계산*
* : 지원예정
Micro Hardness 분석
▪ ASTM E384 지원
▪ Knoop, Vickers 경도계 지원
Phase 분석
▪ ASTM E562 지원
▪ Multi phase 분석 기능
▪ Phase Fraction 출력
Cast Iron 분석
▪ ASTM A247 지원
▪ Nodules per area
▪ Nodules by Count(%), Area(%)
▪ A247 size 분포
Thickness 분석
▪ ASTM B487 지원
▪ 테스트 선의 개수, 방향지정
▪ 각 Coatinig별 데이터 분포 출력
Material Analysis Function이 추가되어 한층 업그레이드 된 이미지 분석 소프트웨어로서 전문가적인 환경으로 이미지 분석에 도움이 됩니다.
Open & Navigation
▪ 미리보기 지원
▪ JPEG, Windows Bitmap(BMP), Zsoft(PCX), TIF 등 다양한 파일 포멧 지원
▪ 동영상 이미지 Play 기능및 프레임 캡쳐가능
▪ 여러개의 이미지를 이용하여 Avi 동영상 파일로 저장 가능
▪ Zoom과 Planning을 통한 세밀한 이미지 분석 지원
▪ Zoom/Out – 영상의 확대에 디지털 영상의 특성으로 의한 계단현상을 최소화 하기 위한 Bilinear 샘플링 지원
▪ 실측 Ruler, Grid와 마우스 가이드등을 출력
Object Browser & Annotation
Objct Browser
▪ 데이터 탐색기 : TDI Plus에서 동작되는 모든 이미지, 결과 데이터 관리를 한 화면에서 관리함으로써, 여러 윈도우가 열려서 동작중일 때도 손쉽게 영상 및 데이터 관리가 가능 Annotation
▪ 이미지에 문자나 선, 도형을 그려 넣을 수 있어 사용자가 원하는 Annotation 데이터를 이미지에 직접 표현 가능
▪ 수동 객체 카운팅, 수평 직선, 수직 직선, 대각선, 원, 사각형등을 간단히 측정
▪ 작업 데이터 : 여러 이미지를 이용한 분석시 손쉬운 작업 환경 제공
Capture
▪ 다양한 Frame Grabber 지원
▪ SEM 영상 획득 가능
▪ Live View
-고속모드 : 전체 화면 보기
-저속모드 : 평균값 보기 (Averaged Live)
동작중 Zoom In/Out, Drawing, Measuring 등 가능
▪ 시간설정 자동 Capture
Brightness / Contrast
▪ 전체 이미지나 선택 영역의 밝기와 대비를 조정
▪ 밝기, 대비, 밝기/대비 조합 작업의 모드별 선택 가능
Frequency Filter
▪ FFT 필터에 의한 암부 개선및 잡음 개선 가능
User Filter
▪ 필터의 계수를 임의로 설정하여 영상에 적합한 필터 생성
▪ 임의의 마스크 크기 (최대 100×100) 설정 가능
▪ 사용자 정의 필터의 저장 및 불러오기
Histogram
▪ 영상의 RGB/HSV/HLS/CMYK 채녈에 대한 분포 분석
▪ 히스토그램의 누적합, 평균, 표준편차, 기울어짐, 최대, 최소등 12가지 통계데이터 산출 가능
▪ 통계 데이터의 엑셀 연동 가능
Profile
▪ 영상의 RGB/HSV/HLS/CMYK 채널에 대한 프로파일 분석
▪ 프로파일의 1차, 2차 미분 그래프 분석
▪ 3가지 스케일 모드 분석 (일반, 로그, 지수)
▪ 분석에 대한 통계 데이터 출력 및 엑셀과 연동
Pseudo-Coloring
▪ Gray Scale Image에 가상 색상 출력
▪ 전자 현미경 영상 및 Spectrum 이미지 등에 가상색상을 입힘으로써, 경계 강화 등의 효과
Edge Detection
▪ 정확한 이미지의 경계산 검출 (영교차점 분석)
▪ 에지 검출 필터 크기 조정 가능
Threshod
▪ 이미지에서 원하는 Object나 영역, Color를 분할, 추출
▪ 다중 임계 영역 설정
▪ 전체 이미지 또는 AOI 영역에 대해 설정 값을 기준으로 Binary 이미지를 생성
▪ 마우스를 이용 화면에서 영역 선택 또는 Threshold 값을 이용하여 손쉽게 영역 설정
Measurement
▪ 점/ 두점의 중점/ X축 또는 두 직선 사이의 교각/ 점과 직선사이의 거리/ 사각형/ 원/ 두원의 교점/ 원과 직선의 교점/ 피치/ 연속된 직선들의 사잇각/ 다중 점의 최적 직선/ 원 근사/ 다중점 그룹의 중심점 등의 다양한 측정
▪ 측정에 의해 파생된 데이터 포인트의 연계 측정
▪ 원과 원의 중심간 거리, 원과 선 중심의 거리등 다양한 조합
▪ 영교차점 검출 방식에 근거한 경계점 포인트의 자동 입력
▪ 측정시 축척 설정에 의한 실측
▪ 엑셀 전송 등을 통한 결과 데이터 관리
Binary Editor
▪ Blob Analysis를 위해 이진화된 영상의 각 Object 를 나누거나, 합치는 등의 작업 수행
▪ 선/ 사각형/ 원/ 타원/ 다각선/ 개곡선/ 폐곡선 등 다양한 편집 기능 지원
▪ Object 펜 기능을 이용하여 각각의 Object 단위로 편집 가능
Blob Analysis
▪ Area, Length, Major, Minor, Eccentricity, Circularith, Total Median, Total Mean, Total Standard Deviation, Total Skewness, Total kurtosis, Total Coefficient A, Total Coefficient B, Total Corelation, Coe4fficient등 다양한 데이터 측정
▪ 사용자가 원하는 데이터로 데이터 재분류 그룹화
▪ 다양한 차트와 데이터 관리
3D Data View
▪ View Angle의 조정, 밝기 분포에 따른 칼라 설정, Light Source의 설정, WIre-Frame 및 Surface Rendering 지원
▪ 이미지의 Brightness 값을 기준으로 이미지를 3차원으로 표현
Multi-Focusing
▪ 국부적인 초점 영상들을 조합하여 하나의 깨끗한 초점 영상으로 합성
Tilling
Image Manager
▪ 파일 시스템 지원
▪ 로컬 데이터 베이스 시스템 지원
▪ Client/ Server 데이터베이스 시스템 지원, 소규모 네트워크 화일 공유 (사용자 관리 – 권한에 따른 사용 기능 제한)
Cabinet 관리
▪ 이미지 분류별 관리
Device 관리
▪ Capture Device 관리
검색
▪ 이미지 정보를 통한 다양한 검색 가능
Slide Show 환경설정
▪ 해당 폴더의 영상을 이용하여 슬라이드쇼 기능
▪ 자동 수동 모드 지원 설정 가능 (다음, 이전 등을 키보드로 동작)
이미지 정보 보기
▪ 사용자가 원하는 정보를 이미지에 설정 가능
Report Designer
▪ 저장된 폼을 통한 편리하고 다양한 레포트 작성 가능
▪ 여러 가지 형태로 이미지의 입력위치 지정 가능
속성창
▪ Report에 사용자가 원하는 정보 입력 가능
▪ 간단한 Annotation 가능
▪ 폼에 데이터 고정 입력 지정 가능
이미지 Thumbnail
▪ Report에 추가할 이미지 리스트 보기 가능
미리보기
▪ 작성된 Report 미리보기 기능
Specification
Capture
•다양한 Frame Grabber 지원
•SEM 영상 획득 가능
•Live view
– 고속모드: 전체화면보기
– 저속모드: 평균값보기(Averaged Live), 동작중 Zoom In/
Out, Drawing, Measuring등 가능
•Lime-lapse 캡쳐
파일처리
•이미지 동시 열기(Multi-Open)와, 계속열기(Continous Open), 미리보기 지원
•동영상화일(AVI)열기, 실행(Play)와 원하는 영상 Capture
•다양한 파일 포멧 지원
:JPEG(JPG), TIFF, Bitmap(BMP), Zsoft(PCX), TGA 등
•정지영상 Sequence를 동영상으로 생성(AVI)
영상편집
•영상 자르기, 복사, 새로운 파일로 복사영역 붙여 놓기 지원
•Text, 라인, 원, 타원, 자유선, 사각형 등 도형 요소그리기
•Vector 요소로 처리하여, 이미지의 배율에 관계없이 선명한 Drawing 가능
•도형요소의 Multiple 선택, 선택된 요소의 이동, 크기변환, 임의삭제가능
•닫힌 도형 요소에 대해, 임의의 Color로 Fill지원
•Calibration된 기준에 의해, 길이 면적 등 표시
•이미지 위에 직접 그려넣기 기능
•Annotation 요소를 별도로 파일 저장 및 불러오기 지원
AOI 처리
•선, 원, 사각형, 자유선, 폐곡선, 개곡선 등 다양한 형태의 AOI설정
•Multiple AOI 지원
:동시에 여러개의 AOI영역에 대해 영상 처리 가능
•AOI 라인에 대한 Profile View 지원
:Color Model별 선택 가능
•AOI 영역을 Cut 하여, 새로운 영상 생성가능
•AOI 영역의 회전 및 이동, 크기 변환 지원
마커바
•영상 편집이나, 측정에 사용되는 기준 단위 설정
•다중 배율과 기준단위 설정 가능
•마커바의 자유로운 위치 설정 및 모양이나, 색 지정 가능
•이미지에 마커바정보 써넣기 가능
이미지 핸들링
•Image Navigator를 이용한 손쉬운 영상 관찰
•스크롤바, 마우스를 이용하여, Zoom In/Out 동작을 수행
•방향키 및 관찰박스, Planning기능을 이용하여, 화면의 관찰영역을 용이하게 변경가능
•이미지 관리 도구를 이용하여, 현재 열려 있는 화면을 손쉽게 관리
•Ruler, Guide, Grid 기능 지원
기하학적 변환
•영상의 임의각도 회전, 크기 변환, 좌우, 상하 대칭 이동
•영상의 Shear, Shift, Perspecive, Affine 변환등 지원
•Cubic, Liner, Neer등의 보간 방법 지원
영상 개선
•AOI 처리 선택, Preview, Advance Option으로 구성된 편리한 대화상자
•영상의 색상 분포에 대한 Contrast/Brightness조정
•Color 채널별 감마보정, Negative, Equalize등 영상 향상 기능
이미지연산
•가감, 곱 등의 산술연산 및 AND, OR, XOR 등의 논리연산 가능
Color처리
•RGB, HSV, CMYK, HLS Color 모델별 채널 분리 및 결합
•Color Depth의 변환
•자동및 수동으로 흑백 영상에 가상 칼라 적용
다양한 필터 연산
•다양한 마스크 크기 설정 적용 가능
•연산횟수 지정
•적용할 컬러 채널 선택
•공간필터 – Blur, Prewitt, Gaussian Blur, Median, Max
– Min, Sobel, Laplacian, Sharpen
•주파수 필터 – Cuff Off 범위 지정가능
– Low Pass, High Pass, High Emphais,
Band Pass, Homomorphic, Band stop
•형태학적 필터 – Dilation, Openning, Erosion, Closing,Boundary, Skeleton, RegionFill, HitOrMiss, Connect, Thinning •사용자 정의 필터
: 최대 100*100 크기의 사용자정의 필터 제공, 필터 저장, 불러오기
Binary Editor
•Blob Analysis를 위해 이진화된 영상의 각 Object를 나누거나, 합치는 등의 작업수행
•선/ 사각형/ 원/ 타원/ 다각선/ 개곡선/ 폐곡선등 다양한 편집기능 지원
•Object 펜 기능을 이용하여 각각의 Object단위로 편집 가능
영상분할
•이진화
-채널별 밝기값, 또는 마우스를 이용한 채널별 색상 범위 선택에 의한 이진화 지원 -선택 영역의 다중선택, 다중 영역의 논리합, 차 선택
-선택 영역의 저장 및 불러오기
•다중레벨 분할
-밝기 분포와 밝기 영역에 근거하여 영상 분할
•에지 검출
-Color 채널별 에지 검출
수동측정
•Measure1
:수평, 수직, 자유선, 각도, 원, 사각형, 면적 등 단순측정
•Measure 2
: 두점의 중점, 각도, 두선의 만나는 각도, 세점에 의한 원, 원과 원의 교차점, 연속측정
: 직선 근사, 원근사, 원과 선분의 만나는 점 등 측정하고자 하는 대상 선택후 측정
자동측정
•항목
-Geometry: Area, Boundary, 장축길이, 단축길이, 이심률, 원형도, 면적분포
-Color : RGB 각각의 Min, Max, Average, Mean, Skewness, Kurtosis, Sum, Standard Deviation
•색상분포 곡선의 1차 직선 근사(A, BCoefficient), Correlation Coefficient
크기등 19가지 조건으로 대상 오브젝트를 그룹화하여, 색상을 다르게 표시
•원영상에 표시, 외곽 개체 제외
•크기등의 각 항목에 대해 자동, 수동으로 분류 개수 지정, 또는 분류 항목 및 범위 지정하여 그룹화 가능
•측정된 항목에 대한 분포도, 항목과 항목간의 산포도, 각 항목의 전체 분포 비율 차트 등 지원
기타 분석 기능
•Multi-Focusing
:포커스가 다르게 설정된 동일한 개체의 영상을 포커스 맵을 이용하여, 한장의 선명한 영상을 생성
•Tilling

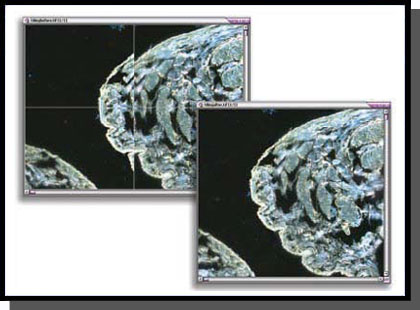

:인접한 여러장의 영상을 한장의 큰 영상으로 생성
•3D Display
:밝기 값을 이용하여 3차원으로 영상 표시
Image Manager 및 Report Generator연동
•Image Manager로 부터 영상 읽어오기 및 저장 지원
•미리 정의한 형태대로 획득한 영상을 프린트 할수 있도록 Report Generator와 연동
기타
•항목별 도움말 기능으로 손쉬운 학습 및 운용지원
•처리 데이터를 Excel Data로 Import
•Chart나 그래프를 이미지로 변환하여, Windows 에플리케이션 프로그램으로 손쉽게 이동가능
•윈도우 Clipboard로 복사, 붙이기
■ Image Manager
시스템 구성
•다양한 데이타베이스 구성(Configuration)지원
:Local파일, 데이타베이스, Enterprise 데이타베이스 지원
•데이타베이스 서버 구성시, 사용자 권한 관리 및 사용자 관리 부분 추가
슬라이드 쇼
•폴더 단위로 Full Screen Slide Show 기능
:자동, 수동 모드 지원
•파일 자동 정리
Cabinet 관리
•Cabinet 개념으로 Folder 관리 지원
:생성, 변경 삭제등 간단한 Image Capture 지원
:바로 영상을 획득해서 DB에 입력 가능
영상관리
•영상을 Cabinet에 등록
:디렉토리 자동추출, 파일이미지 추가, Capture추가등 지원
•영상 자료를 영상 정보와 함께 입력, 수정, 삭제 등 지원
•영상 자료의 Cabinet별 이동과 검색(키워드, 상세정보검색)
영상 검색침 View
•다양한 형태의 영상 검색 방법 지원(사용자 정의 키워드, 날짜, Cabinet등)
•Thumbnail List & Image Information View, Image List, Preview등 지원
•외부이미지 Viewer 프로그램 연결 지원
프로그램 연결
•TDI plus 프로그램간 영상 보내기 및 가져오기 지원
•Report Designer로 파일 보내기 지원(다중 이미지 보내기)
Help(On-Line Help 지원)
•항목별, 기능별 On-Line Help 지원
■ Report Designer
폼관리
•다양한 문서 포멧을 생성하여, 업무에 적용가능
•문서 포멧의 생성, 삭제, 변경 등이 가능
폼 편집
•문서내에서, 고정도형 요소 및 변경가능
:글, 라인, 박스, 원, 타원, 이미지 등 편집
•인쇄시마다 다르게 지정되는 영상, 설명 등의 요소의 위치및 인쇄방법을 지정가능
: 페이지카운트, 라벨, 인쇄날짜 및 시간등
•영상 요소의 생성 및 배열 방법 지정가능
: 위치,크기지정 및 페이지별 레이아웃 지정
•편집화면의 Zoom In/Out 지원
•클립보듸 Copy & Paste 지정
•각 도형요소별로 속성 창을 통해 편리하게 속성 변경
(크기, Color, 굵기, 모양 등)
This complete solution for high-level microscopy analysis and acquisition combines Image-Pro Plus 5.1 with powerful tools for multi-dimensional microscope control, image deconvolution, and 3D rendering (the same tools found in the Scope-Pro, AFA, SharpStack, and 3D Constructor Plug-in Modules).
*Image-Pro Multi-Dimensional Acquisition
Ideal for automated microscopy work, this package combinesImage-Pro Plus 5.1 with tools for multi-dimensional microscope control and acquisition (the same tools found in the Scope-Pro and AFA Plug-in Modules).
*Image-Pro Microscope Control
The Image-Pro Microscope Control (MC) package combines Image-Pro Plus Version 5.1 with tools to control and program the movement of your automated microscope and/or stage (the same tools found in the Scope-Pro Plug-in Module).
*Image-Pro 3D Suite
Ideal for deconvolution and interactive control and analysis of volume stacks, this package combines Image-Pro Plus 5.1 with image deconvolution and rendering tools (the same tools found in the SharpStack and 3D Constructor Plug-in Modules).
*Image-Pro Analyzer
Ideal for networked users who want advanced analysis tools but do not need image capture functionality at each work station. Image-Pro Analyzer offers all of the powerful analysis features of Image-Pro Plus 5.1, but does not include support for Twain or PhotoShop plug-ins. Available in 5 or 10-seat licenses.
Scope-Pro
Microscope and Stage Automation for Image-Pro Plus Software
Standard point-and-click functions of the stage control include single step movement in any X, Y, or Z direction. Scope-Pro also controls your motorized filter wheels, shutters, filter sliders, and lamp settings.
Capture and save Z-stacks of images
Features
Easy Setup
• Control microscope hardware, including several
brands of filter wheels, shutters, stages, and automated
microscopes
• Use repeatable settings for all optical parameters
associated with image capture
• Define the scan origin at any point
• Improved spatial calibration procedures
• Streamlined and simplified user interface
• Support for multiwell plates and multiple microscope
slid holders
• Combine wells in a multiwell plate into experimental
groups
• Incorporate Image-Pro’s 200+ analysis and processing
routines
• Automate repetitive functions and movements by recording
them in an Auto-Pro macro or Visual Basic program*
Use intuitive graphical setup to configure microscopes.
Calibration
• Control devices with or without a calibration
• Preserve calibrations across lens changes with new lens files
• Use stage movements to make calibrations
Work with pre-defined multiwell plate patterns for easy setup.
X, Y, and Z Control
• Define the acceptable range of travel
• Capture Z-stacks of images as a stack or sequence
• Generate and create Z-stacks, composite, and extended
depth of field of images for both brightfield and fluorescent
image data
• Measure X, Y, and/or Z distances
• Save X, Y, Z, and time information with the image
• Assemble tiled images into a single high-resolution image
Create, store, and manage scan areas for a variety of imaging conditions.
Streamlined Image Capture
• Easily automate fluorescence and brightfield image
acquisition
• Capture high-resolution images as a feature map
• Minimize light exposure and reduce photobleaching with
shutter control
• Prompt for non-automated peripheral components
Locate features of interest with image feature map.
* Macro programming tools only available for Image-Pro Plus users.
AFA
Advanced Fluorescence Acquisition-AFA
Automate and Manage Complex Acquisition Modes and Image Sets in Image-Pro Plus Software
The AFA – Advanced Fluorescence Acquisition plug-in module is for designed research microscopists who need to automate and manage complex acquisition setup parameters, user feedback display, and subsequent sorting into sets for analysis. It allows researchers to manage all combinations of image acquisition modes and image sets including time, channel (wavelength), focus (z-stack) and stage position.
Composite image derived from 16 Z-stack sets from 3 fluorescent channels using AFA *Composite image courtesy of Richard Cole, Wadsworth Center, Albany, NY.
Features
Acquire and Manage Image Datasets in Multiple Dimensions
• Time – Perform time-lapse experiments or automatically calculate the fastest cycle time.
• Channel (wavelength) – Using Scope-Pro’s configuration files, images can be collected from individual
channels. While fluorescence wavelengths are the most common channel type, DIC, RGB, and other modes
can be defined. Descriptive input settings(e.g. Numerical Aperture, Refractive Index and ObjectiveMagnification)
are stored and can be read and used automatically by the SharpStack deconvolution and 3D Constructor Plug-
in Modules.
• Focus (Z-stack) – Return either a single best-focused frame or a full stack for deconvolution and rendering.
Focus drift can be automatically corrected by finding the best starting plane.
• Stage Position – Landmarks can be assigned and used for acquiring data from multiple locations. Alternatively,
a regular pattern(such as a 96-well plate) can be configured. Image-Pro’s tiling tool enables you to
automatically build large images from multiple, smaller location acquisitions.
Configuration Wizard
The Configuration Wizard guides you through the necessary setup procedures to ensure the success of your acquisition. AFA will automatically check to make sure it has the necessary settings to acquire your images, including objective lenses, spatial calibrations, camera settings, lookup table information, and Scope-Pro settings.
Manage all combinations of image acquisition modes and datasets.
Exposure Control
Full exposure control is available for each channel. You may even specify composite image to be automatically built as the image set is acquired. Convenient testing options ensure that no time is wasted in method development and an optimum image set is produced. For best results, background correction may be implemented.
Ensure the success of your image acquisition with the Configuration Wizard.
Preview Settings
Multiple image sets can take a long time to collect. You do not want to discover at the end of a run that the parameters were not quite right. The preview function reassures that the desired settings are selected.
Status Update
Monitor the progress of your acquisition with the status display. View the total elapsed time, time left between
cycles, current sample position, wavelength, and Z-position. You may also pause your acquisition and re-focus at the current position. If you pause in the middle of a Z-stack, the partial Z-stack will be discarded and a new stack, centered on the new focus position will be acquired.
Manage Multiple Image Sets
Organizing, extracting, and displaying multiple image sets is a tremendous challenge. The elegant, simple interface of the Set Manager tool unlocks the information within your image sets. Use it to play a movie showing changes of any single dimension. The active data set can be extracted as a separate sequence and stored in .seq or .avi file formats that can be shared with other software for presentation and reporting. The Set Manager provides clear parameter display so you may understand how the data was collected (or assembled from separate sources) and documented. Set information may be stored and recalled via a database or via files.
SharpStack
SharpStack
Image Deconvolution and Image Deblurring Tools for Image-Pro Plus Software
SharpStack and SharpStack Plus remove haze and improve resolution in two-and three-dimensional image stacks using deconvolution and deblurring algorithms.
SharpStack offers Nearest Neighbor, No Neighbor, and Inverse Filter algorithm functions, while SharpStack Plus offers additional 2D and 3D Blind algorithms.
• Enhanced Visualization – Produce image with increased resolution, increased contrast, and improved signal-to-noise ratio.
• Work with Quantitative Data – Retain quantitative accuracy of your data with 2D and 3D blind algorithms.
• Smooth Workflow – The SharpStack Plug-in Modules integrate seamlessly with Image-Pro Plus, 3D Constructor and Image-Pro Discovery.
Pig cerebellum image stack deconvolved and rendered (bottom) with SharpStack and 3D Constructor plug-in modules.
Image Deconvolution
Elucidating 3D Structures
Cells and tissues are three-dimensional structures, the observed image at the focal plane contains in-focus information from the plane of interest, as well as out-of-focus contributions from other parts of specimen.As a result, details within the image plane or volume of interest may be obscured. To reveal these structures and produce reliable 3D data, image sharpening techniques such as confocal microscopy and digital deconvolution and are widely employed.
Digital Deconvolution
Digital deconvolution is a mathematical method that restores haze from image planes in an optically sectioned image to its point of origin. The out-of-focus signal may be evaluated as a point-spread-function (PSF) which is applied to reverse the natural effects of blurring within an optical system. The beauty of the technique is that it does not omit or remove any signal being collected by the imaging system. Instead, each photon of light collected is evaluated and restored to its point of origin. The result is an image volume with improved clarity and contrast. The PSF is at the core of the deconvolution process. It determines how light is distorted in an optical system, taking into account such factors as the wavelength(s) of light being collected, the numerical aperture of the objective lens and the refractive index of the immersion media used to couple the microscope objective to the slide. The PSF models how a single point of light reacts to the imaging environment. As light distorts in its travels through the optical path, it assumes an hourglass shape. It is this effect which is then used to evaluate how light distorts at every point within the image volume. Here is how the process works- deconvolution algorithms make the assumption that the raw image volume is a convolution of the estimated volume with the PSF. These methods then make an estimation of what the raw image volume will look like when the PSF is applied to an estimation of how the haze-free volume would appear. The process is iterative, with several estimations being made, each one a closer approximation to the estimated volume. But since it is not possible to arrive at the original volume, constraints are placed on how many iterations the algorithms will make before returning the final deconvolved image. For this reason, the algorithms are referred to as constrained iterative deconvolution.
To simplify the process, the image volumes and PSF are converted into Fourier transforms, a simple method of modeling the data. By multiplying the Fourier transforms of volume and PSF, three dimensional coordinates are re-transformed into an image.
X/Y(left) and X/Y projection(right) of a single point of light blurred in an optical system. This information is used as a PSF to deconvolve images volumes.
Algorithms
Two general methods for haze restoration/removal are included in SharpStack and SharpStack Plus. Not only are deconvolution algorithms included, but also No- and Nearest-Neighbor haze removal (“deblurring”) methods.
Deblurring methods achieve resolution by subtracting light haze from image planes. The result is previously hidden details suddenly becoming apparent. Controls within SharpStack allow you to choose the appropriate level of haze to subtract.
The deconvolution routine used by SharpStack Plus makes use of the Maximum Likelihood Estimation algorithm. A blind PSF models the characteristics of the objective lens used to collect the image and creates a theoretical representation of blurring in the optical system. This blurring function is then used as the basis for restoring signal in the volume. The routine does not omit signal to improve resolution, providing sharp, clear and quantitatively accurate details of previously obscured structures.
Methods Included with SharpStack Plus:
• 3D Blind Deconvolution -Operates on the entire image volume. Photons are not removed so the image remains quantifiable. Uses the Maximum Likelihood Estimation algorithm to achieve resolution.
• 2D Blind Deconvolution -Operates in an iterative manner on a single image plane. This method has better noise suppression and resolution improvement compared to Neighbor-based methods. The 2D Blind method also retains the captured photons rather than removing them, yielding a quantifiable image.
• No Neighbors is a 2D deblurring method applied to a single image plane. Although this method is the fastest, it may not be as representative of the sample as the other methods.
• Nearest Neighbors is a 3D deblurring method which operates on limited Z information (3 slices). It operates by evaluating information from image slices that reside above and below the user-defined image plane of interest.
• Inverse Filter is a 3D deblurring algorithm applied to entire image volumes. It is a one-step, non-iterative approach based on the Wiener filter method. To achieve resolution with this technique, the captured image is divided by the analytic PSF. This method is a fast way to return a qualitative image. It will also return a better image than either the No- or Nearest Neighbor methods, especially along the X/Z and Y/Z axes. This filter can also incorporate a correction for spherical aberrations.
Methods Included with SharpStack and SharpStack Plus:
• No Neighbors
• Nearest Neighbors
• Inverse Filter
Spherical Aberration Correction:
SharpStack and SharpStack Plus contain a method for correcting spherical aberrations.
These effects may appear as haze in an image and result from irregularities in the optical system such as refractive index mismatches (i.e. using an oil immersion lens with a sample mounted in aqueous media) or incorrect coverslip thicknesses.
Figure 3 aFigure 3 cFigure 3 bFigure 3 d
Figure 3: Example of spherically aberrated image: a) XY and b) XZ maximum intensity projection of the original image*, c) XY and d) XZ maximum intensity projection of the deconvolved image with spherical aberration compensation (algorithm provided by AutoQuant Imaging, Inc.).
*Courtesy of Diane Kube, Ph.D., Co-Director CF Imaging Core, CWRU Department of Pediatrics
3D Constructor
3DRendering and Measurement Tools for Image-Pro Plus Software
3D Constructor is for scientific researchers who wish to explore three-dimensional relationships within and among objects. It is available in the following Image-Pro packages:
3D rendering of a kidney glomerulus Image courtesy of Dr. Brian Matsumoto -Department of Molecular, Cellular and Developmental Biology University of California, Santa Barbara, CA
Overview
No other analytical imaging product for 3D rendering offers the power and functionality of Image-Pro’s 3D Constructor tool. Gain a better understanding of your images by visualizing, exploring, and applying measurements in three and four dimensions.
Images in Three Dimension
Explore the depth of your images by visualizing and interacting with them in three dimensions.
View volumes from any angle, with adjustable transparency and shading.
Zoom, rotate, and pan image stacks.
Work with calibrated Voxel-size.
Use adjustable lighting controls for enhanced viewing.
Visualize clipping planes in orthogonal and oblique plane-selections.
View internal features of 3D stacks by selecting volume of interest (VOI).
Display synchronized, orthogonal views through an image stack with Stack Slicer.
View multiple iso-surface renderings based on segmentation of selected intensities and colors.
Project a virtual shadow of your image to get a better visual understanding of your object’s 3D shape.
Apply Measurements to 3D Images
Obtain quantifiable data from your three-dimensional image through manual and volume measurements.
Manual Measurements in 3D Constructor:
Obtain quantifiable data from your three-dimensional image through manual and volume measurements.
• Individual point.
• Point-to-Point distance.
• Point-to-Surface distance line.
• Line.
• Angle.
• Point-to-Line distance.
• Circumference of an object bisected by plane.
• Surface distance between two points.
Volume Measurements in 3D Constructor:
• Volume.
• Surface Area.
• Sphericity.
• Feret measurements.
• BOunding box measurements.
• Centroid information.
• Automatic update of measurements from frame-to-fram playback of 4D sequences.
• Set filter ranges for any measurements.
• Clean borders.
Track Objects in a 4D Sequence – NEW
Track and measure the movement of individual objects in a 4D sequence with the 4D tracking feature in 3D Constructor. Choose to automatically find 4D tracks in your image or manually track objects.
Example of 4D object tracking and related tracking data.
Visualize, Trace, and Count Neurons – NEW
Analyze neurons and other filament structures with the neuron tracing tool in 3D Constructor. Visualize and count the number of branches in a neuron as well as the length and volume of each branch.
Example of neuron analysis using Image-Pro Advanced Microscopy Suite (AMS). Image courtesy of Ling Wang, Department of Neuroscience (Tuszynski Lab) and Brendan Brinkman- Neuroscience Microscopy Shared Facility – University of California, San Diego, CA
Explore Wavelength Overlap with 3D Colocalization
Use Image-Pro’s colocalization tool to indicate which fluorescent regions are to be considered as overlapped, or colocalized. Then activate 3D Constructor to display the colocalized regions in three dimensions.
Create Animations of 3D Images
Share your 3D rendered images with others using 3D Constructor’s easy 3D animation creation tools. Create animations with changing transparencies, slide positions, colors, etc. to give others a better understanding of the depth of your 3D image. Save in AVI or multi-frame TIFF or SEQ formats.
3D animation created using 3D Constructor.
Display and Export Image Data
Display and interact with measurement data from individual, histogram, or scatterplot displays. Export 3D measurement data to Microsoft® Excel.
View measurements in histograms and export to Microsoft Excel.
Color-Pro
Color-Pro Plug-in
Accurate Color Rendering for Your Entire Imaging System
Manage the display of color fidelity of your images within Image-Pro to ensure that you are seeing accurate, consistent colors across your imaging system.
Many analyses are based upon the intensities within each RGB channel for identification, classification and/or quantitation. With Color-Pro color management, you can be sure the color-corrected values will not be compromised.
Key Benefits
• Consistent Color – Feel confident that the colors you see through your microscope eyepiece are the same colors you see on your monitor.
• Better Quantitative Results – Free yourself from relying on personal observation for qualitative interpretation and move towards greater automation and quantitative results. Color-Pro is particularly valuable for pathologists, production facilities, and others who rely heavily on color interpretation to make important decisions.
Before color correctionAfter color correction
Features
Color-Pro Plug-In Module Features
• Every image can have its own color space.
• Allows ICC profiles for input devices (like a camera), display devices, light sources and output devices to be corrected automatically or applied to collected image files in order to maintain accurate color rendering.
• Color profiles associated with images can be saved/loaded in TIFF files.
• Convert images from one color space to another.
• Measure XYZ and L*a*b* colors according to the assigned image color space.
• Includes ICC profiles for cameras supported by the Image-Pro family (Image-Pro Plus, Image-Pro Discovery, and Image-Pro Express)
Color-Pro Plug-in Module Kit Includes:
• Color-Pro Plug-In Module for Image-Pro 5.0 family of products
• Eye-One Monitor Profile Package
GretagMacbeth Eye-One Monitor Profile Package
The Eye-One Monitor Profile Package includes a colorimeter and software that enables you to adjust your monitor to display consistent, predictable color. The Eye-One Display compact colorimeter measures the color output of your monitor – both CRT and LCD. The Eye-One Match 2.0 Software works effortlessly with the Eye-One Display to build an ICC profile.
Eye-One Monitor Profile Package
* Profile Package features include:
• USB powered
• Use at multiple workstations at no additional licensing fee
• Includes counterweight for easy use with any CRT or LCD monitor.
• Macintosh and PC compatible – Classic, OS X, Windows 2000, XP Professional
(Image-Pro products are only available for the PC)
시간 간격으로 이미지를 획득하여 시간에 따른 표본 또는 재료의 변화를 조사합니다. 타임 랩스 이미지를 동영상으로 재생하여 움직임 및 기타 활동의 확인이 가능합니다.
시간변화에 따른 개체 이동변위 측정
시간 변화에 따른 개체의 intensity 변화량 측정동적샘플에 대한 추적 기능 (포인트, 면적증의 속도, 가속도, 이동 변위 측정)
Morphology
수동/ 자동 측정을 위한 다양한 필터를 사용하여 이미지 구조를 정확하게 분할합니다
다양한 필터 처리로 이미지 향상
Filter and Enhance
노이즈를 필터링하고 이미지 디테일을 향상시키기 위해 다양한 강화필터와 에지 필터를 사용합니다,
Pseudo-color
Pseudo-color(의사 색상)을 사용하여 회색조 이미지에서 관심있는 부분을 강조 표시합니다. 일반적으로 주변과 구분하기 어려운 특정 강도를 시각적으로 강조하기 위해 사용합니다.
Count and Measure
면적, 둘레, 길이, 진원도, 주축 및 부축, 각도, 중심, 내부홀 및 모집단 밀도등 50여가지가 넘는 수동 및 자동 측정 도구를 사용하여 각 객체를 분석합니다. 특정 객체에 태그를 지정하고 크기 또는 기타 측정 항목별로 정렬가능합니다
Count, Size & Sort Objects using Image-Pro Plus analysis software
Wound Healing Analysis – Image-Pro Plus Software
Classify
사용자 정의 분류 방법을 사용하여 분포 분석을위한 측정 매개 변수를 기반으로 셀, 입자 또는 객체를 클래스로 그룹화합니다
이미지 카운트와 데이터 분류
Threshold & Measure Objects잎사귀의 병든 부분의 면적% 측정 가능대면적을 촬영하여 개체수를 파악 할수 있습니다.
Interactive Measurements
다양한 측정 옵션을 사용하여 이미지에서 수치화 가능한 데이터를 추출이 가능합니다. 계측 도구를 사용하면 가장 적합한 선, 호 및 원을 측정 할 수 있고. 캘리퍼 도구를 사용하여 를 규칙적인 간격 측정이 가능합니다.
엣지를 설정하여 일정 구간의 간격 측정유리 필름등의 코팅 엣지를 자동 감지하여 두께 측정 가능
Co-localization
생물학적 표본에서 공동 위치를 탐지하고 산점도에서 두 데이터 세트 간의 연관성을 그래픽으로 표시합니다.
Automate with Macros
Image-Pro Plus는 편리한 사용자 정의 도구와 내장 매크로 프로그래밍 언어를 제공하여 이미지 분석 절차를 간소화합니다. macro 기록 도구를 사용하여 자주 수행하는 작업을 저장하고 쉽게 편집 할 수 있습니다. Image-Pro Plus에 포함 된 시간 절약형 macro를 사용하거나 사용자가 제공 한 Solutions Zone 사이트에서 다운로드 바랍니다.
Image-Pro Plus는 형광 이미징, 품질 관리, 금속/재료 이미징, 의료/산업의 광범위한 과학분야에 최고의 분석 솔루션을 제공합니다.
Image-Pro Plus는 이미지분석소프트웨어 가운데 가장 강력한 분석 툴 중의 하나이며, 다양한 이미지 강화툴과 측정툴을 지원하며, Macro기능과 Plug-In기능을 지원함으로써 전문 시스템으로의 확장을 가능하게 합니다.
Image-Pro 6.1
■ Description
▲Image-Pro 6.1 의 업데이트는 Image-Pro Plus, Image-Pro Analyzer, Image-Pro 3D Suite, Image-Pro 3D Analyzer, Image-Pro MC, Image-Pro MDA, and Image-Pro AMS 의 어떠한 버전에도 포함되어 적용됩니다(6.0.0.000 – 6.1.0.345). 이 패치는 Image-Pro Express or Image-Pro Discovery에는 적용되지 않습니다.
▲ Image-Pro 6.1 은 DeltaVision (DV) files, Leica LEI files, Zeiss LSM files, Perkin Elmer TIM files, InVivo QRS, EXP, and QCL files, and FITS file 지원을 위한 파일조정능력이 향상되었습니다.
▲추가적인 셋조정향상은 다중차원데이터셋을 쉽게 다룸으로서 이루어졌습니다.
▲자동커스텀화를 위해 직렬과 병렬포트의 조정이 향상되었습니다.
▲ 다이나믹하고 양방향의 자동scaling을 포함한 캡쳐툴이 향상되었습니다.
▲ Dark모드에서 추가적으로 어두운 방에서의 동작이 향상되었습니다.
■ Important installation instructions
PC에 Image-Pro 6.x product(Image-Pro AMS, Image-Pro 3D Suite, etc.)가 설치되어 있다면 다음과 같은 단계를 따르십시오.

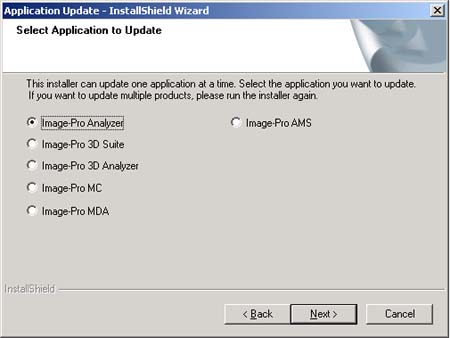

▲ STEP 1
첫 단계에서 패치는 하나의 destination을 위해 모든 potential 타겟을 명확화하고 설치 작업을 완료할 것입니다.
▲STEP 2

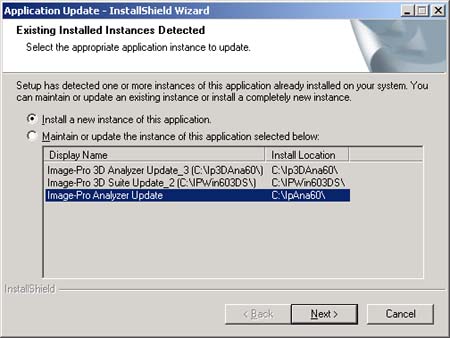

패치설치를 재실행합니다. 이미 업데이트 된 모든 제품 리스트에서 “Install a new instance of this application” 를 선택하고 다음 단계로 넘어갑니다.
▲STEP 3
모든 Image-Pro 6.x제품에 STEP 2의 설치를 반복합니다.
Image Management

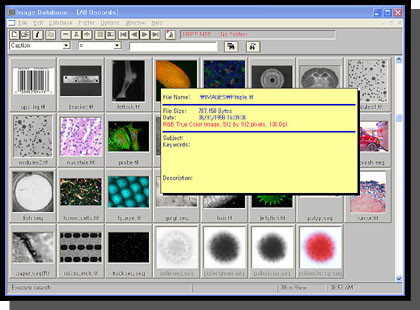

Image Database
– 이미지를 획득하고 효율적인 관리를 위한 이미지 데이터베이스
기능 제공.
– 이미지 데이터베이스를 이용하여 저장된 이미지에 대한 위치검색
(키워드 및 thumbnail보기 검색)하고 해당 이미지에 대한 부연적인
상세설명과 폴더간 이미지 이동 및 일괄출력 등의 이미지관리에
대한 유익한 기능 제공.
Image Edit
– 편집기능을 통하여 원하는 부분의 이미지를 재구성 하는 기능을
제공.
– Annotate 툴을 이용하여 이미지상에 간단한 텍스트 및 지시선을
첨부할 수 있는 기능 제공.
– 필요에 따라 분석하기 좋은 이미지로 만들기 위한 이미지 포맷에
대한 Convert 기능 제공.
Image Capture
Acquire
Sequence
– 사용자 편의성을 고려하여 설계된 새로운 캡처 인터페이스 지원
– 적정 노출시간을 벗어난 영상에 대한 자동 보정 기능 제공.
– 반투명한 미리보기 기능의 추가로 이미지의 tiling, stitching, aligning 등의 편의성 제공
– 카메라, 스캐너, 외부 저장장치 등으로부터의 이미지 획득 기능.
– 카메라나 응용 기능에 대한 설정값의 변경과 저장이 한번의 클릭으로 가능.
– 촬영 간격과 전체시간 조절 등의 사용자 정의에 따른 다양한 multiple images의 획득.
(동영상 및 Z-stack 이미지 획득)
– Sequence을 통한 동영상(Z-Stack포함)의 획득, 편집 및 재생 기능 지원.
– 24 / 36 / 48-bit의 컬러 영상과 8 / 12 / 16-bit의 흑백영상 등 다양한 컬러 이미지 지원.
Image Processing
Image Tilting
– Stitching and Tiling 툴을 이용한 이미지의 재구성 기능 제공.
(FOV 보다 큰 이미지를 재구성 할 수 있음)
EDF Tool
– EDF(Extended Depth of Field; 멀티포커스) 모듈을 이용하여 국부
적인 초점영상들을 조합하여 하나의 깨끗한초점 영상으로 합성.
– 새로운 EDF Test Strips를 이용하여 모든 EDF옵션을 이미지상에
서 한번의 클릭으로 자동으로 테스트가 가능.
Composite Image
– 새로운 Dye Manager를 이용하여 형광파장으로부터 얻어진 흑백
이미지에 Dyes를 적용하여 컬러 이미지로 재현.
Local Zoom
– 새로운 Local Zoom tool을 이용하여 원본 이미지상의 특정 부위
를 확대하여 다른 창에 표시하는 기능 지원.
– 프로그램 상에서 최대 1600배 까지 확대가 가능.
Measure
Measurement
– 각각의 객체에 대한 수동적인 측정을 할 수 있는 툴로서 위치 및
길이, 면적, 각도, 최단거리 등을 측정하는 기능.
– 각각의 측정 데이터는 실시간으로 갱신되며, 통계 데이터의 자동
산출 기능이 지원.
– 측정된 데이터를 엑셀과 같은 다른 worksheet로의 변환이 용이.

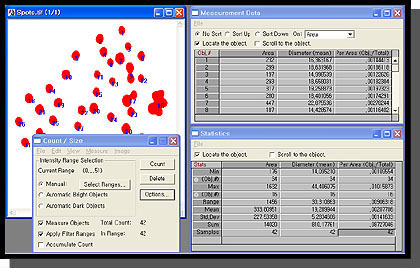

Count/Size
– 객체에 대한 자동 집계와 측정 기능.
– 50여 개의 측정 항목 지원 – 면적, 둘레길이, 길이, 원형도, 장축,
단축, 장단축 비율, 각도, 중심, 홀사이즈, 조밀도 등.
– 원치 않는 객체의 필터링을 위한 측정범위의 조절이 가능.
– 측정항목별로 기준치를 설정하여 그룹화 기능이 가능.
– 측정된 데이터를 엑셀과 같은 다른 worksheet로의 변환이 용이.
Sort objects

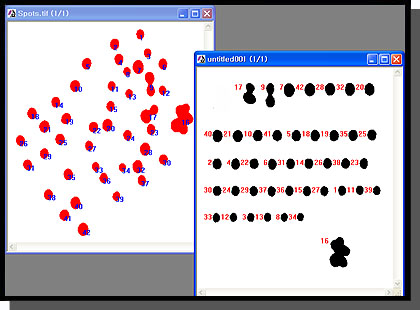

– Count / Size 기능을 통해 측정된 객체에 대한 객체 재분류 기능.
– 측정 항목에 따라 정렬 기준을 다르게 할 수 있으며, 정렬된 객체
를 수동으로 재정렬 가능.
Manual Tag
– 객체를 수동으로 태그하여 카운팅하고 등급별로 분류하는 기능.
– 분류 기준에 따라 Class를 달리하여 집계하는 기능 지원.

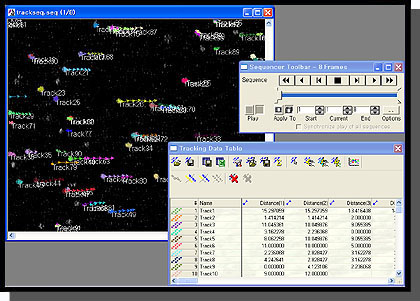

Track objects
– 연속적인 이미지상(동영상)에서 객체의 움직임을 추적하는 기능.
– 객체의 움직임을 수동, 자동, 반자동으로 추적.
– 객체가 이동한 거리와 속도, 가속도 등이 측정 가능.
Surface plot
– 이미지의 휘도에 따라 가상적으로 3차원 이미지를 생성하는 기능.
– 생성된 3차원 이미지의 시점 및 빛의 각도, Z축의 높이 등을 조절
하여 Intensity Values에 대한 정보를 상세히 표현하는 기능 제공.
System Requirements
Operating System
Computer
RAM
Storage
Other
Windows® 2000
500 MHz
256MB
10 GB*
Service Pack 4
Windows® XP Pro
750 MHz
512MB
10 GB*
Service Pack 1
– IBM compatible PC – A VGA (or better) resolution 256 color display device – Windows-compatible mouse, keyboard, and CD-ROM drive
*Suggested storage size for large images files generated by advanced cameras.
TOMORO ScopeEye Auto는 기존의 TOMORO ScopeEye에 자동 입도 분석 (Particle analysis) 기능이 추가된 범용 영상 분석 소프트웨어 입니다.
TOMORO ScopeEYe Auto는 기존의 불편한 입도 분석 (Particle analysis) 절차를 단순화 시켰음에도 더욱 자세한 분석 결과를 도출 할 수 있도록 설계되었습니다.
TOMORO ScopeEye Auto로 기존에 불가능했던 강력한 입도 분석(Particel analysis)을 경험해 보십시오.
Segmentation Method
* 30여가지의 Measure Items
* 개별적인 개체들에 대한 측정 아이템의 추가 삭제 가능
* 항목 선택에 관련한 사용자 지정값의 저장 및 불러오기 기능
* 특성에 따라 그룹화된 측정 아이템
■ Color Picker를 이용한 Segmentation
아래의 도구를 이용하여 향상된 영상 분할을 수행.
＊Color Picker
＊Magicwand
＊Select Object
＊Select Total Object
＊Set from Histogram
■ Histogram을 이용한 Segmentation(영상 분할)
＊Histogram Zoom control
＊Low / High Bound control을 이용한 수동 구간선택.
＊Low / High Bound display : 스핀 컨트롤을 이용한 미세 조정
＊자동 Dark / Bright 영역검출
＊선택된 영역에 대해 segmentation(영상 분할) 을 수행합니다.
TOMORO ScopeEye는 순수 국내 기술로 개발된 영상 분석 소프트웨어(Image Analyzer)입니다.
기존의 외국 제품만을 사용할 수 밖에 없었던 영상 분석 소프트웨어를 국산화 하였을 뿐 아니라, 한국의 사용자의 생각과 요구를 반영하여 독창적인 한국인을 위한 영상 분석 소프트웨어로 새롭게 탄생하였습니다.
TOMORO ScopeEye의 직관적인 인터페이스는 원하는 분석 및 측정을 가장 쉽고 빠르게 획득할 수 있도록 도와 드릴 것입니다.
Normal Function
Capture(Multi Frame Capture) * 캡쳐 보드를 이용한 Analog CCD 카메라 영상 획득 가능 * 영상획득을 위한 다양한 인터페이스 지원(WDM, TWAIN등등) * 스크롤바를 이용한 실시간 이미지의 Zoom in, Zoom out 가능 * Multi Frame Capture : 일정시간 간격으로 영상을 동영상으로 저장 가능
Annotation
* 이미지 위에 문자, 선, 도형등을 그려 넣어 이미지의 부가적인 설명이 가능 * 8가지 Annotation 항목 지원
Navigation Display
* 이미지의 현재 위치 및 영역을 표시해 주는 Navigation Window * 현재 커서 위치의 이미지를 부분적으로 확대해 주는 Zoom Window * 스크롤 바를 이용한 이미지의 확대 축소 가능 이런 노멀
Normal Function 2
File Handling
▶ JPEG, BMP,TIF,IMP(ScopeEye 자체 파일 포맷)등 다양한 파일 포맷 지원
▶불러오기 메뉴 선택시 이미지의 미리보기 기능 지원
▶ Printer
– Table기능을 이용 여러 이미지 편집 출력 가능
( 이미지 출력시 상,하 마진율 사용자 지정 가능)
Thumbnail Bar
▶ 현재 이미지의 목록을 썸네일로 표시하여 이미지간의 이동 및 관리가 용이
▶ 이미지의 정보 및 파일 이름이 표시
▶작업 중 사용된 이미지는 신속하게 다시 열 수있음
AOI(Area of Interest)
2D Measurement
Live Measurement
▶ 20여가지가 넘는 다양한 측정 항목 지원
▶ 사용자 중심적으로 만들어진 측정 아이콘
▶ 다양한 색으로 측정 개체를 표시할 수 있는 Auto-color rotation 기능 지원
▶ 측정 데이터의 폰트 크기 및 색 등을 이미지 환경에 맞게 변경 가능
▶ 2D Measurement의 모든 측정 항목을 Live image상에서도 수행 가능
Measurement Tool
Measurement Report
Multi Focus
◆여러장의 이미지를 캡쳐한 장면
◆Multi Focusing한 선명한 이미지
＊고배율 관찰시 Sample의 심도차이로 인해 뚜렷한 영상을얻기가 어렵습니다.
이때 세 프레임 이상의 서로다른 초점의 영상을 획득한 후 multi-Fouse기능을 적용하여 위 아래가 전부 초점이 맞은 선명한 영상을 얻을 수 있습니다.
Imaging Tilting
▶ 타일링만을 위한 넓은 작업 Canvas제공
▶ Live 영상에서의 타일링 가능
▶ 고배율 촬영시 협소해진 관찰 영역의 확대 기능
▶ 이미지들의 OverLay된 부분을 자동으로 탐지하여 결합하는 자동 붙이기 기능 지원
▶ 하나의 이미지에서 고배율의 정밀 관찰과 전체 이미지 관찰이 가능
3D Display
▶ 이미지의 휘도레벨에 따른 3차원 이미지 생성 기능
▶ 3차원 이미지의 의사칼라 표현 기능 및 Pattern Color 표현 기능
▶ 3차원 이미지내 휘도 레벨 표시 기능
▶ 3차원 이미지의 각도, 빛의 각도, 높이조절 등 Rendering 기능
▶ 실시간 데이터 갱신
Caliper
◆Gear의 톱니바퀴 부분의 간격 측정
◆Grain 영역의 간격 측정
▶ 이미지내 개체의 경계 자동 검출 기능 ▶ 경계간의 간격 자동 측정 ▶ 실시간 데이터 측정 ▶ 데이터의 엑셀 등 SpreadSheet로의 출력 ▶ Data Collector를 이용한 여러 이미지간의 데이터 수집 기능
Auto Calibration
▶ 사용자의 편리성과 정확한 측도 설정을 위한 자동 측도 설정
▶ 실체 현미경이나 영상 현미경의 영상분석에 적합한 자동 측도 설정 기능
▶ 설정된 Calibration 환경값의 백업 및 복구 기능
▶ 우수한 반복 정밀도로 측정 데이터의 신뢰성 향상
Split & Merge planes
* Split RGB : 이미지의 Red, Green, Blue Plane을 추출하여 3개의 이미지로 분리
* Split HSI : 이미지의 Hue, Saturation, Intensity Plane을 추출하여 3개의 이미지로 분리
* Merge Planes : Splite Planes에 의해 추출된 Plane들을 하나의 True Color 이미지로 생성
Color 변환
▶ Pseudo Color(의사 색변환)
▪ 캡쳐된 그레이 영상을 사용자가 정해놓은 시간 간격에 맞추어서 다양한 색깔로 보여준다.
▪ 변화되는 이미지를 사용자가 임의적으로 선택 가능
▪ Rainbow, Solaris, Thermal, Red to Blue, Blue to Red 등 다양항 색 변환 모드 제공
▶ RGB to Gray
– 컬러의 영상을 8비트의 그레이 스케일로 전환
– Color의 개념이 필요치 않은 Auto Counting의 전처리로 사용된다.
Image Enhancement
▶ Auto contrast
– 캡쳐된 이미지의 최상의 대비값을 자동으로 찾아준다.
▶ Invert
– 낮은 휘도를 높게, 높은 휘도를 낮게 변경하여 휘도의 역상을 만듭니다.
▶ Auto Level
– 각각의 RGB 플랜에 대하여 최적의 Contrast값을 부여합니다.
▶ Brightness Contrast
– 캡쳐된 이미지에 Bright 및 Contrast 값을 조절합니다
▶ Threshold
– 이미지를 임의의 임계값(Threshold)을 기준으로 Black & White의 이진이미지로 변환
Image Filter
▶ Morphological : 형태적으로 영상내의 물체의 형태를 표현
▶ Edge : 입력 이미지의 경계선을 검출
▶ Enhancement
– 원본 이미지를 필터링하여 향상된 이미지를 얻거나 원하는 이미지로 변환 가능
– 필터링 효과 적용전 미리보기 기능
▶ 사용자 정의 필터 : 사용자가 직접 필터를 만든 후 필요시마다 적용 가능
Database Manager
▶Image Database – 하드 디스크에 산재해 있는 이미지들의 가상 폴더 관리 기능
– 가승 디렉토리의 그룹화
– 단일 및 다중 검색어 지원으로 편리해진 이미지 검색
– 사용자 정의의 커스텀 데이터 필드 지정
– 편리한 이미지 미리보기 기능으로 다양한 이미지 출력
– 슬라이드 쇼 기능
– 패스워드 지정으로 보안 기능 수행
– 임의의 사용자 정의 데이터 필드 지정
Specification
File Handling
* 이미지 파일 포맷: BMP, JPEG, TIFF, IMP etc
* 그 외의 파일 포맷: EXCEL(*.xls), Text file(*.txt)
* 8bit Gray, 24bit Color Image Support
Imaging
* 다양한 프레임 그레버 지원
:DT313X, DT315X, Flashbus MV-Lite, Flashpoint, WDM base Frame Grabber etc
* TWAIN 인터페이스 지원으로 디지털 카메라 및 스케너 등의 장비 지원
* 크기를 변경하여 영상을 획득 가능
Image handling
* 오버레이 상에 이동 가능한 스케일 바 출력
* Image Navigation Window를 이용하여 큰 이미지나 확대, 축소시의 위치 이동이 용이
* 툴바, 키보드, 마우스 휠버튼을 이용한 Image의 Zoom In/Out
* 조합 가능항 5가지 Type의 Grid
Image Operations
* 포함된 필터들:
-개선:Hipass 3X3, Hipass 5X%, Gaussian 5X5, Median, Sharpen, Min, Max
-경계:Roberts, Sobel, Priwitt, Laplacian 3X3, Laplacian 5X5
-모토로지컬:Erode, Dilate, Open, Close
-사용자정의:User Defined filter 3X3 to 5X5
*칼라변환:RGB to Gray, Gray to RGB, RGB to HSI, HSI to RGB
*영상개선:Invert, Auto Contrast, Auto level, Histogram equalize, Remove noise, Brightness & Contrast Control, Threshold
*Geometric 변환: Resize, Rotate, Filp Vertical, Flip Horizontal, Flip Both
Interactive Measurement(2D Measurement)
* 20가지 Interactive measurement 항목
* 선, 측정 데이터 표시의 변경 및 속성 변경
* Vector 방식의 측정 항목 처리로 확대 시에도 선명한 측정 개체 표시 가능
* Microsoft Excel로 DDE를 통한 데이터 및 통계값 전송
Live Measurement
* 라이브 영상 획득 모드 상에서 Interactive Measurement 수행 가능
* 이미지 획득시 모든 측정 항목도 함께 획득
Auto Measurement(Auto counting버젼에 한함)
* Color Picker 기반의 직관적인 입자 검출
* 히스토그램 기반의 지능적인 입자 검출
* Magic Wand에 의한 지능적인 입자 검출
* Undo/Redo 기능 지원
* 5가지 분류 항목의 30여가지의 측정 항목: General, Mer, Diameter, Radius, Global analysis
* 각 측정 항목의 범위 설정 가능
Others Function
* Plug-in module 설계로 추후 특정 모듈이 추가 및 원하는 기능 확장이 용이
* 문맥 감지 도움말로 상황에 맞는 도움말 제시
Multi Focusing
* 초점이 맞지 않는 이미지들을 초점 심도가 맞는 부분만을 조합하여 깨끗한 하나의 다중 초점 영상을 획득
Image Tiling
* 고배율로 갈수록 관찰 가능한 영역이 협소해지는 현상이 발생
* Image Tiling 기능을 사용하여 여러개의 협소한 관찰 영역 이미지들을 하나의 큰 이미지로 조합 가능
* 저장된 이미지 파일 및 Live 영상 획득으로 타일링 기능 수행 가능
Caliper
* 이미지내 개체의 경계 자동 검출 기능
* Derivative, pattern Match 등의 정확한 경계 검출 방법
* 경계간의 간격 자동 측정
3D Display
* 이미지의 휘도 레벨에 따른 3차원 이미지 생성 기능
* 3차원 이미지의 의사칼라 표현 기능 및 pattern color 표현 기능
* 3차원 이미지의 각도, 빛의 각도, 높이 조절 등 Rendering 기능
Split planes & Merge planes
* RGB, HIS color Component 분리
* Red, Green, Blue Plane 조합
* Hue, Intensity, Saturation Plane을 조합
Auto Calibration
* 실체 현미경이나 영상 현미경 분석에 적합한 자동 측도 설정 기능
* 우수한 반복 정밀도에 의한 측정 데이터 신뢰성
* 현미경 상에서 고배율(500배 이상)에서 척도 설정의 신뢰성 향상
Pseudo Coloring
* Gray 이미지에 대해서 의사 칼라링 가능
* 음영의 경계 부분을 가시적으로 표시 가능
* 10여 가지의 LUT 지원 및 임의 LUT 생성 기능
User Interface
* 도킹 가능한 컴포넌트 윈도우 구성으로 사용자가 편리한 작업 환경을 구축 가능
* Measure / Annotation, Navigation / Zoom, Thurmbnail bar, Measurement Report
* 정밀 측정을 위한 Zoom 다이얼 로그 박스
* 관심 이미지 영역 이동을 위한 Navigation 윈도우
Database
* 사용자 정의의 커스텀 데이터 필드 지정 가능
* New, Open, Save, Save as, Close Database
* 인쇄 미리보기와 이미지 인쇄를 위한 위치 지정
* 이미지 검색이 용이
* 썸네일 크기로 이미지 조절
* 시간 조절 가능한 슬라이드 쇼 가능
Report
* 이미지와 측정 데이터를 Microsoft Excel로 전송
Others Function
* Plug-in module 설계로 추후 특정 모듈의 추가 및 원하는 기능 확장이 용이
* 문맥 감지 도움말로 상황에 맞는 도움말을 제시
i-Solution Series 중 가장 간편하면서도 다양하고 강력한 측정기능을 제공하는 소프트웨어입니다. 매우 쉬운 사용환경과 다양한 측정기능을 통해 고객님들은 쉽게 이미지 분석 소프트웨어 전문가가 되실 것입니다.
주요기능
이미지 장치 지원
최근의 모든 디지털 카메라등의 하드웨어로 부터의 이미지 획득 가능
윈도우 호환 WDM 및 Twain 드라이버 지원
일반 사용 목적의 디지털 카메라 지원
Optronics 디지털 카메라 지원
Lumenera 디지털 카메라 지원
Jenoptic 디지털 카메라 지원
Qimaging 디지털 카메라 지원
Nikon 디지털 카메라 지원
(including DXM1200F,DS-5M,DS-2M)
Olympus 디지털 카메라 지원
Pixelink 디지털 카메라 지원
모든 프레임 그래버 지원
새로운 디지털 카메라의 드라이버 제작 가능
Spot insight camera 지원
동영상 지원
iSolution Lite에서는 Time Lapse Capture 기능을 제공합니다. CCD 카메라 및 디지털 카메라로부터 일정한 시간간격을 두어 이미지를 캡처할 수 있을 뿐만 아니라 MPG, MPEG, AVI, MOV등의 동영상 파일로 제작이 가능합니다.
파일 형식 지원
jpg, jpeg, jpe, tif, tiff, bmp, gif, pcx, tga, mpg, mpeg, avi, mov, img, rpt, txt, 등의 모든 이미지 파일 및 동영상 파일, 기타 관련 파일 지원
이미지 편집 및 처리 기능
Undo(buffer size can be selected by user), Redo, Copy, Paste.
Annotation.
Image Resize, Rotate, Split Color Channel.
BCG (Brightness, Contrast, Gamma) Control.
Pseudo Color.
Filters-Image Enhancement, Emphasis Edge, Morphology, Special외 다양한 이미지 처리 필터
모든 이미지 편집 및 처리 기능 지원
자동 측도 환산 기능
Image Analyzer를 사용하기 위해서는 Calibration의 과정이 필요합니다.
i Solution Capture는 이러한 번거로움을 제거하고 측정의 정확성, 신뢰성, 그리고 반복 재현성을 보장하기 위하여 Auto Calibration 기능을 개발하였습니다.
Calibration Scale 영상을 캡처하는 순간 소프트웨어에서 자동으로 모든 스케일을 읽은 후 실제길이를 파악합니다. 여러분은 어떠한 마우스 동작이나 키보드 동작을 하실 필요가 없습니다.
그 정확성과 반복재현성은 그 어떤 조작으로도 구현 불가능할 것입니다 .
측정 기능
i Solution Capture는 다른 어떤 제품보다도 다양한 측정도구를 제공합니다.
길이, 면적, 각도는 물론 자동으로 개체의 윤곽을 추적하여 측정할 수도 있고, 3points circle, n-points circle, Parallel Line Distance, Perpendicular Distance등 상상할 수 있는 모든 측정기능을 제공합니다.
그리고, Zoom in Window를 통해서 정확한 측정 포인트를 잡을 수 있습니다.
i-Solution Series 에서는 정지된 영상에서뿐만 아니라 라이브 영상에서도 모든 측정작업을 수행 할 수 있습니다.
라인 프로파일
i-Solution에서는 이미지 내에서 특정 라인을 그려서 그 부분의 휘도 및 칼라 변화를 관찰할 수 있는 기능을 제공합니다. 직선, 곡선, 혹은 사용자 정의의 평행선 사이의 값을 산출하여 줍니다.
보고서 작성 및 데이터 엑셀 전송 기능
i Solution Capture는 자체 보고서 툴을 제공합니다.
뿐만 아니라 모든 이미지 , 데이터, 통계 등을 엑셀파일로 한번에 전송할 수 있습니다.
보고서 작성을 마우스 클릭 한번으로 작성이 가능합니다 .
이제 이미지의 획득 , 분석, 보고서 작성까지 쉽게 한번에 수행할 수 있는 i-Solution Series를 만나보십시오.
Advanced Digital Micro Imaging – DP72
이미지 장치 지원
